Az EC a ventilátoron azt jelenti Elektronikusan kommutált . Az EC ventilátor kefe nélküli egyenáramú motort használ beépített elektronikus vezérlőpanellel a szabványos AC motorokban található mechanikus kefék és tekercsek helyett. Ezzel az egyetlen változtatással a ventilátor magasabb motorhatékonyságot érhet el, pontosan szabályozott fordulatszámon működik, és észrevehetően kevesebb zajjal működik, mint a hagyományos váltóáramú egység.
Mit változtat az EC valójában a motoron belül
A hagyományos AC ventilátormotor az elektromos hálózat rögzített frekvenciájára támaszkodik a sebesség beállításához, és energiát veszít a mechanikus kommutáció és a csúszás következtében. Az EC-motor ezt a mechanizmust egy digitális meghajtókártyával helyettesíti, amely elektronikusan kapcsolja az áramot, így a rotort közvetlenül és egyenletesen hajtják a teljes fordulatszám-tartományban. Ez az oka annak, hogy az EC centrifugális ventilátorok 0-10 V-os, PWM vagy RS485 vezérlőjelekkel párosíthatók, és menet közben állíthatják be a kimenetet, ahelyett, hogy egyetlen rögzített sebességgel működnének.
A centrifugális ventilátorban ez az elektronikus hajtás együtt működik egy hátrafelé ívelt vagy hátrafelé dőlt járókerékkel, egy csavaros házban. A járókerék összenyomja és irányítja a légáramlást, míg a tekercs a gyorsan mozgó levegőt használható statikus nyomássá alakítja. Mivel maga a motor érzékenyebb, az egész szerelvény szűkebb légáramlást és nyomást tud tartani még akkor is, ha a légcsatorna körülményei változnak.
Az EC centrifugális ventilátor fő szerkezeti részei
Az EC centrifugális ventilátor nem csupán egy ventilátorkerékhez csavarozott motor. Ez egy moduláris összeállítás, amely több részből áll, amelyek mindegyike befolyásolja a teljesítményt, és ezek ismerete segít az adatlapok összehasonlításában vagy az egység helyszíni hibaelhárításában.
| Összetevő | Szerep a rajongóban |
| Külső rotoros EC motor | Közvetlenül meghajtja a járókereket kefe nélküli DC technológiával, elkerülve a mechanikai kommutációs veszteségeket |
| Hátra ívelt járókerék | A lapátok száma és görbülete beállítja a ventilátor nyomását és légáramlási jellemzőit |
| Volute (lakás) | A nagy sebességű levegőt statikus nyomássá alakítja, gyakran hangelnyelő párnákkal bélelve |
| Szerelőalap és konzol | Rezgéscsillapítást és szerkezeti stabilitást biztosít nagynyomású működés közben |
| Vezérlő interfész | Elfogadja a 0-10V, PWM vagy RS485 jeleket a sebesség és a visszacsatolás szabályozásához |
Energiahatékonyság: Az EC ventilátorok létezésének fő oka
Az EC betűket leggyakrabban az energiatakarékosság miatt hozzuk fel, és a számok magyarázzák, hogy miért. A kefe nélküli EC-motorok általában 80-90 százalékos hatásfokot érnek el, szemben a szabványos háromfázisú indukciós motorok 75 százalékos felső határával. A digitális fordulatszám-szabályozás további nyereséget ad, mivel a ventilátor csak annyi energiát vesz fel, amennyire a terhelésnek ténylegesen szüksége van.
- Motor hatásfoka: 80-90 százalék az EC-motorok esetében, szemben az akár 75 százalékos normál váltakozóáramú indukciós motorokkal
- Részleges terhelésű hatékonyságnövekedés: akár 30 százalékos javulás, ha a ventilátor teljes sebesség alatt működik
- Kapcsolási veszteségek: csökkentik a nagyfrekvenciás tápegységekkel, például a meghajtókártyán lévő SiC MOSFET-ekkel
- Telepítési veszteségek: csökkenthető a plug-and-play konzolokkal, amelyek csökkentik a csatorna ellenállását és a szerelési hibát
Mivel a legtöbb HVAC és hűtési terhelés üzemidejének nagy részét a csúcsteljesítmény alatt tölti, ez a részterhelési előny gyakran ott van, ahol egy EC ventilátor takarítja meg a legtöbb áramot egy év alatt, nem csak teljes fordulatszámon.

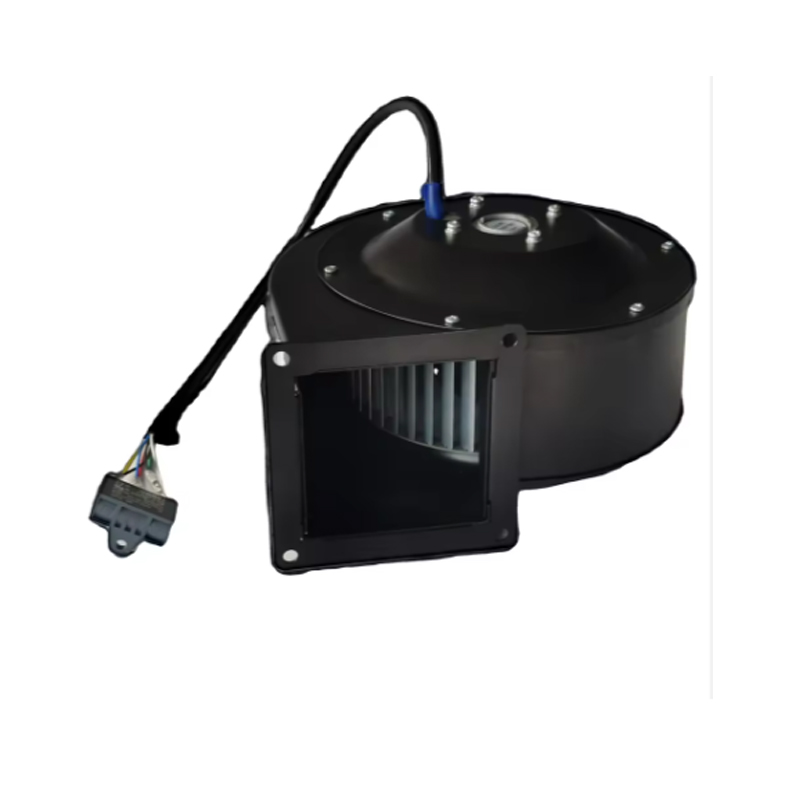

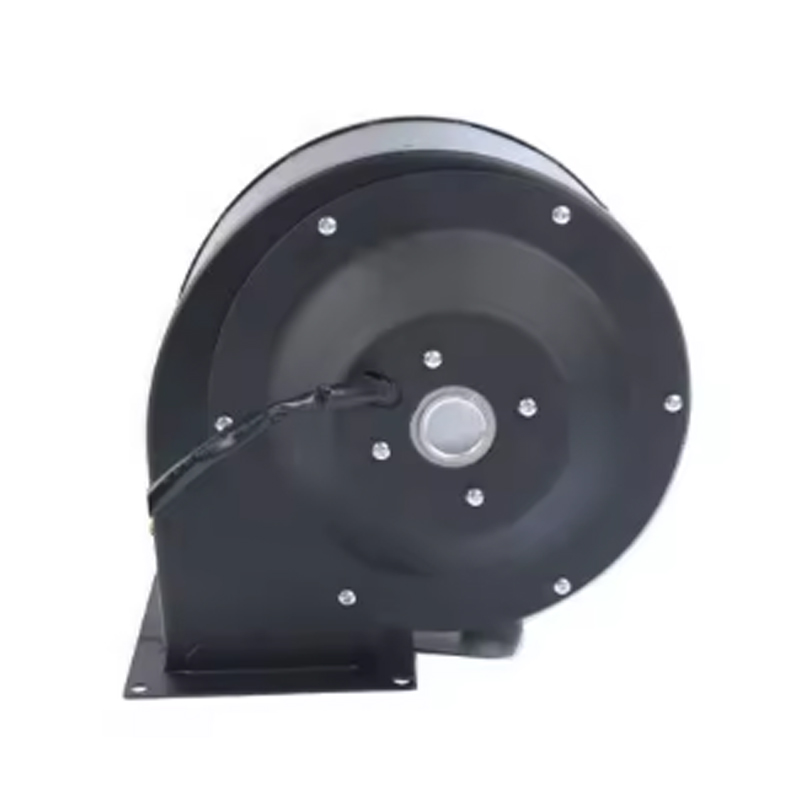

Kiemelt EC centrifugális ventilátormodellek
Az alábbiakban egy pillanatfelvétel látható az EC centrifugálventilátor-sorozatról, amelyet a légáramlási, nyomási és szabályozási követelményekhez építettek, az alacsony nyomású befúvott levegőtől a dupla szívású nagynyomású üzemig.
SYZ 10-10 Nagy légáramlás radiális

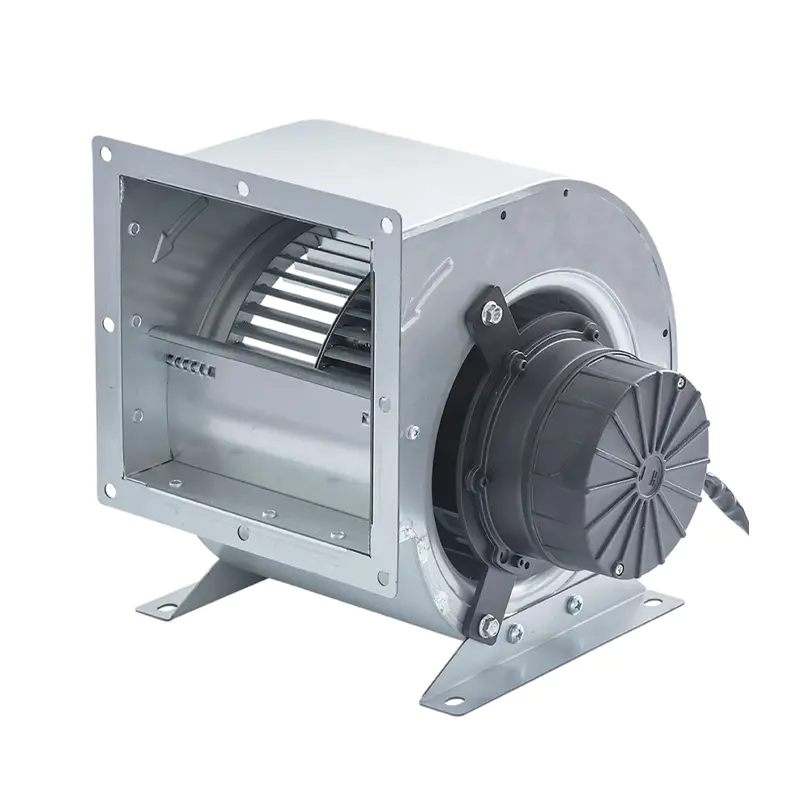

SYZ 7-5 Alacsony nyomású fújás
SYZ 7-7 0-10V sebességszabályozás
SYZ 8-7 Dupla szívás sebességváltóval
SYZ 9-9 Változtatható sebességű HVAC Zajteljesítmény a váltóáramú ventilátorokhoz képest
Mivel nincs mechanikus kefeérintkező, az EC motor eltávolítja a váltakozó áramú motorokban található egyik fő zajforrást. A tekercsben és a kimeneti csatornában végzett akusztikus kezeléssel kombinálva sok EC centrifugálventilátor mért működési zaja 70 dB alá csökken, az optimalizált modellek pedig akár 55 dB(A) értéket is elérnek ugyanazon a légáramlás mellett, amelyhez egy hasonló váltakozó áramú ventilátornak nagyobb sebességre és nagyobb zajra lenne szüksége.
- A kefe nélküli meghajtó kiküszöböli a kommutációs zajt a forrásnál
- A tekercs belsejében lévő hangelnyelő párnák csökkentik a légáramlás ütközési zaját
- A rezgéscsillapító konzolok elnyomják a szerkezeti zajt, amely a rögzítőkereten keresztül terjed
- Alacsonyabb névleges fordulatszám ugyanazon légáramlás mellett, mivel az EC motorok hatékonyabban érik el a célteljesítményt
Ez a zajprofil a fő oka annak, hogy az EC centrifugális ventilátorokat kórházakban, laboratóriumokban és szállodák HVAC-rendszereiben írják elő, ahol néhány decibel különbség észlelhető az utasok számára.
Az EC centrifugálventilátorok tipikus alkalmazásai
A precíz vezérlés, a magas statikus nyomás és a csendes működés kombinációja az oka annak, hogy az EC centrifugális ventilátorok az általános célú hűtés helyett egy meglehetősen specifikus berendezéstípusban jelennek meg.
- Változtatható levegőmennyiségű (VAV) klímaberendezések
- Csatornázott klímaberendezések és HVACR rendszerek
- Friss levegő kezelő rendszerek
- Légtisztító berendezések és tisztatéri ventilátor szűrőegységek (FFU)
- Adatközpont és szerverszekrény hűtése
- Stabil irányított légáramlást igénylő hűtőberendezések
Főbb jellemzők, amelyeket vásárlás előtt ellenőrizni kell
Az EC centrifugális ventilátorok adatlapjai hasonló paramétereket sorolnak fel, és ezek egymás melletti összehasonlítása a leggyorsabb módja a ventilátor megfelelő méretének egy adott csőrendszerhez.
| Paraméter | Miért számít |
| Járókerék átmérője | Beállítja a ventilátor alap légáramlását és nyomásteljesítményét |
| Névleges sebesség és légáramlási tartomány | Megerősíti, hogy a ventilátor megfelel a csatornarendszer tervezett légáramlásának |
| Statikus nyomás | Meghatározza, hogy a ventilátor képes-e legyőzni a csatorna- és szűrőellenállást |
| Ellenőrzési módszer | 0-10V, PWM vagy RS485 határozza meg, hogy a ventilátor hogyan integrálható az épületvezérlő rendszerbe |
| Védelmi besorolás | Az IP54 vagy magasabb besorolás azt jelzi, hogy pornak vagy nedvességnek kitett telepítésre alkalmas |
EC ventilátor vs AC ventilátor: Gyors összehasonlítás
| Tényező | EC Fan | AC Fan |
| A motor hatékonysága | 80-90 százalék | Akár 75 százalék |
| Sebességszabályozás | Beépített elektronikus, fokozatmentes | A változó sebességhez külső VFD szükséges |
| Tipikus zaj | 55-70 dB(A) | Általában magasabb összehasonlítható légáramlásnál |
| Karbantartás | Karbantartás-free bearings, no brushes to replace | Időszakos kefe- és csapágyellenőrzés |
Karbantartási és hibadiagnosztikai alapismeretek
Mivel az EC motorok kefe nélküli technológiát és karbantartást nem igénylő csapágyakat használnak, a napi karbantartás könnyebb, mint a váltakozó áramú egységeknél. A rutinellenőrzések általában három dologra terjednek ki: a járókerék tisztaságára, adott esetben a csapágykenésre, valamint a motor beépített túlterhelésére, túláramára és leállási riasztására. Hiba esetén az RS485 interfész vagy a beépített jel visszacsatolása leolvasható az ok azonosításához a ház kinyitása nélkül, ami jelentősen lerövidíti a diagnosztikai időt egy tisztán mechanikus AC ventilátorhoz képest.
Gyakran Ismételt Kérdések
Mely rendszerek használnak általánosan EC centrifugálventilátorokat?
A változtatható levegőmennyiségű egységek, a légcsatornás klímarendszerek, a frisslevegő-rendszerek, a tisztatéri FFU-k és az adatközponti hűtés általában az EC centrifugálventilátorokat írják elő vezérlési pontosságuk és hatékonyságuk érdekében.
Az EC ventilátor mindig halkabb, mint egy AC ventilátor?
A legtöbb hasonló légáramlási esetben igen, mert a kefe nélküli motor eltávolítja a kommutációs zajt, és a ventilátor alacsonyabb üzemi sebességgel érheti el a kívánt légáramlást.
Az EC ventilátorok többe kerülnek előre, mint az AC ventilátorok?
Az EC ventilátorok általában magasabb vételárat fizetnek az elektronikus meghajtókártya miatt, de a hatékonyságnövekedés, különösen részleges terhelésnél, általában ellensúlyozza a berendezés élettartama során felmerülő költségeket.
