Közvetlen válasz: A szekrényes centrifugális ventilátor méretéhez először számítsa ki a szükséges CFM-et a CFM = (helyiség térfogata köblábban x levegőcsere óránként) / 60 vagy CFM = hőterhelés (BTU/óra) / (1,08 x hőmérsékletemelkedés fokban) segítségével a berendezés hűtéséhez. Ezután számítsa ki a szükséges statikus nyomást úgy, hogy összeadja a légáramlási útvonal összes ellenállását – a légcsatorna súrlódását, a könyököket, a szűrőket, a zsalukat és a burkolatokat – Pascalban (Pa), és adjon hozzá 10-15 százalékos biztonsági ráhagyást. A végső számokat ezután a ventilátor teljesítménygörbéjén ábrázolják, hogy megbizonyosodjanak arról, hogy a szekrény ventilátora valóban képes szállítani a légáramot ezen a nyomáson, nem csak a két érték egyikét.
Miért kell a CFM-et és a statikus nyomást együtt számítani?
A dobozos ventilátornak is nevezett szekrényes centrifugális ventilátorban a járókerék, a motor és a tekercs egy zárt házban található, amely csökkenti a zajt és megvédi a belső részeket a portól. A rossz egység kiválasztása szinte soha nem abból adódik, hogy egy „gyenge” ventilátort választunk – ez abból adódik, hogy a CFM-et és a statikus nyomást külön számítjuk, nem pedig együtt. A 3000 CFM-re méretezett ventilátor csak nulla ellenállás mellett adja ezt a számot. Miután csatlakoztatta a légcsatornákhoz, szűrőkhöz és rácsokhoz, a valódi légáramlás az ellenállás növekedésével csökken. Ez az oka annak, hogy minden szekrényventilátor adatlap egy teljesítménygörbét mutat, nem pedig egyetlen számot, és ezért mindkét értéket ki kell dolgozni a modell kiválasztása előtt.
| Term | Egység | Mit jelképez |
| CFM (légáramlás) | Köbláb/perc/m3/óra | Az a levegőmennyiség, amelyet a ventilátornak mozgatnia kell a tér szellőzéséhez, hűtéséhez vagy elszívásához |
| Statikus nyomás | Pascal (Pa) / hüvelyk vízmérő | Az a teljes ellenállás, amelyet a ventilátornak le kell győznie ahhoz, hogy a levegőt átnyomja a rendszeren |
1. lépés: Számítsa ki a szükséges CFM-et
Két elterjedt módja van a szekrényes centrifugálventilátorok szükséges légáramlásának elérésének, és a helyes módszer attól függ, hogy az általános szellőztetés vagy a berendezés hőelvezetése a cél.
A módszer – Levegőcsere óránként (ACH): Ez az alapfelszereltség a szobákban, műhelyekben, konyhákban és szekrényekben.
CFM = (hosszúság x szélesség x magasság lábban x kötelező ACH) / 60
B módszer – Hőterhelés eltávolítása: Ez akkor érvényes, ha a ventilátor elektromos szekrényeket, szerverházakat vagy technológiai berendezéseket hűt.
CFM = hőterhelés (BTU/óra) / (1,08 x megengedett hőmérséklet-emelkedés fokban)
Az alábbi táblázat a szokásos alkalmazásokban használt tipikus levegőcsere sebességeket sorolja fel. Ezek kezdő referenciaértékek – a helyi kódoknak és a berendezésgyártó adatoknak mindig elsőbbséget kell élvezniük, ha rendelkezésre állnak.
| Alkalmazás | Tipikus ACH | Megjegyzések |
| Általános iroda vagy üzlethelyiség | 6-tól 10-ig | Foglalt komfort szellőztetés |
| Kereskedelmi konyhai kipufogó | 20-30 között | A zsír- és hőterhelés növeli a követelményt |
| Raktár vagy műhely | 4-től 8-ig | A gép hőjétől és a lakósűrűségtől függ |
| Elektromos vagy vezérlőszekrény | Használja a hőterhelés módszerét | Az ACH nem megbízható zárt berendezések hűtésére |
| Tisztatér vagy laboratórium | 15-től 60-ig | A tisztasági besorolás határozza meg, nem a kényelmi igények |
2. lépés: Számítsa ki a szükséges statikus nyomást Pa-ban
A statikus nyomás minden olyan ellenállási pont összege, amellyel a levegő találkozik a ventilátor bemenete és a kimeneti pont között. Mindegyik komponens mérhető veszteséget ad hozzá, és ezeket a veszteségeket átlagolás helyett összeadják. Egyetlen alkatrész – egyetlen szűrő vagy egyetlen 90 fokos könyök – kihagyása az egyik leggyakoribb ok, amiért a szekrény ventilátora alulteljesít a telepítés után.
| Ellenállás Forrás | Tipikus veszteség (Pa) |
| Egyenes légcsatorna, 10 méterenként | 10-25 Pa |
| Mindegyik 90 fokos könyök | 8-20 Pa |
| Normál légszűrő (tiszta) | 30-80 Pa |
| HEPA vagy finom szűrő | 100-250 Pa |
| Zsalu vagy védőburkolat | 15-40 Pa |
| Zsalu (részben nyitott) | 10-30 Pa |
Miután az útvonal mentén minden alkatrészt összeadtunk, alkalmazzon 10-15 százalékos biztonsági ráhagyást a szűrőkön idővel felhalmozódó por és az eredeti elrendezéstől való kisebb eltérések fedezésére. Ez a beállított összérték az a statikus nyomás, amelyet a szekrény centrifugális ventilátorának le kell győznie.
Bevált példa: Szekrényventilátor méretezése 500 köbméteres helyiséghez
Az alábbi példa mindkét számítást bemutatja a nyers bemenetektől a végső ventilátor-kiválasztási célig, egy olyan műhelyteret használva, amely óránként 6 levegőcserét igényel, és amelyen egy szűrő, két könyök és 15 méteres légcsatorna van telepítve.
| lépés | Számítás | Eredmény |
| Szoba térfogata | Adott | 500 m3 |
| Szükséges légáramlás | 500 m3 x 6 ACH | 3000 m3/h (körülbelül 1765 CFM) |
| A légcsatorna súrlódási vesztesége | 15 m 1,8 Pa/m mellett | 27 Pa |
| Két könyök | 2 x 15 Pa | 30 Pa |
| Szűrés | Normál minősítés | 50 Pa |
| Zsalu | Fix veszteség | 25 Pa |
| Részösszeg | 27 30 50 25 | 132 Pa |
| Végső cél 15 százalékos árréssel | 132 Pa x 1,15 | Körülbelül 152 Pa |
Ennek a projektnek a célpontja egy szekrényes centrifugális ventilátor, amely nagyjából 3000 m3/h teljesítményt képes leadni 150 Pa statikus nyomás mellett, nem csak egy figurát.
A ventilátorgörbe leolvasása a működési pont megerősítéséhez
Minden szekrény centrifugális ventilátor adatlapja tartalmaz egy teljesítménygörbét, amely a vízszintes tengelyen ábrázolja a légáramlást a függőleges tengelyen lévő statikus nyomással szemben. A görbe lefelé ereszkedik, mivel a légáramlás és a nyomás egymással szemben mozog ugyanabban a ventilátorban. Annak ellenőrzéséhez, hogy egy modell illeszkedik a projekthez, keresse meg a számított CFM-értéket a vízszintes tengelyen és a számított Pa-értéket a függőleges tengelyen – a két érték találkozási pontjának a görbén vagy valamivel alatta kell lennie, soha nem felette. A görbe fölé eső számított működési pont azt jelenti, hogy a ventilátor alulméretezett a rendszerhez képest, és a légáramlás a telepítés után csökkenni fog. Egy jóval a görbe alatti pont általában túlméretezett ventilátort jelez, ami energiát pazarol, és a működési zajt meghaladja a térnek szükségesnél.
Fedezze fel a Jiale szekrény centrifugális ventilátor sorozatát

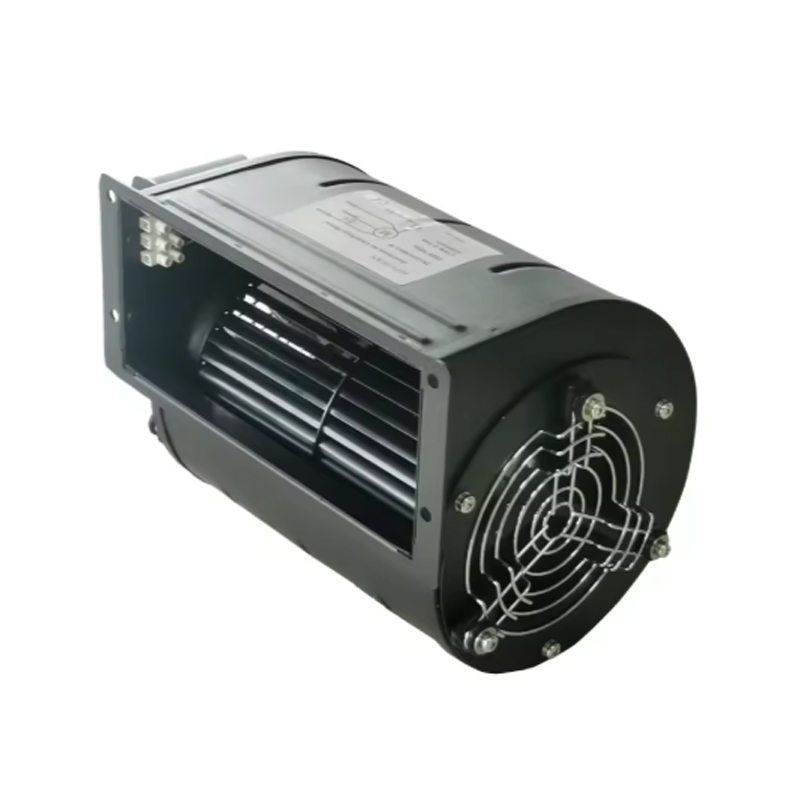

A következő modellek bemutatják a légáramlás és nyomás növelésére használt centrifugálventilátor-platformokat a fent kiszámított célokra, a zárt szekrényes egységektől a csatornás rendszerekhez alkalmas kompakt váltóáramú ventilátorokig.
Gyakori hibák, amelyek alulméretezett rajongókhoz vezetnek
A ventilátor felszerelése utáni gyenge légáramlásra vonatkozó legtöbb panasz az alábbi hibák valamelyikére vezethető vissza, nem pedig a hibás egységre.
- A ventilátor szabadlevegős CFM besorolása tervezési légáramlásként, figyelmen kívül hagyva, hogy ez a szám csak nulla statikus nyomásra vonatkozik.
- Elfelejti megadni a szűrő ellenállását, különösen azután, hogy a szűrő összegyűjtötte a port, és vesztesége a tisztasági érték fölé emelkedett.
- A csőhosszak hozzáadása, de a szerelvények, átmenetek és rácsok kihagyása, amelyek együtt gyakran nagyobb ellenállást jelentenek, mint maga az egyenes csatorna.
- A ventilátormodell kiválasztása a motor teljesítménye alapján, nem pedig a teljesítménygörbe légáramlási és nyomásadatai alapján.
- Kihagyva a biztonsági ráhagyást, ami aztán elhasználódik abban a pillanatban, amikor a szűrőt tisztítani kell, vagy a csappantyút beüzemelés után beállítják.
Gyorsreferencia: CFM és statikus nyomás közös alkalmazással
| Alkalmazás | Tipikus légáramlás | Tipikus statikus nyomás |
| Elektromos szekrény hűtés | 50-400 CFM | 50-150 Pa |
| Kis műhelyszellőztetés | 800-2500 CFM | 100-250 Pa |
| Kereskedelmi konyhai kipufogó | 2000-6000 CFM | 250-500 Pa |
| Légcsatornás klíma terminál egység | 500-3000 CFM | 150-400 Pa |
| Tisztatér vagy szűrt befúvott levegő | 1000-8000 CFM | 300-700 Pa |
Gyakran Ismételt Kérdések
Mekkora biztonsági tartalékot kell hozzáadni a számított statikus nyomáshoz?
A számított végösszeg feletti 10-15 százalékos árrés bevett gyakorlat, amely lefedi a szűrő időbeli terhelését, valamint a tervezett elrendezés és a kész telepítés közötti kis eltéréseket.
Működhet-e a szükségesnél nagyobb CFM-re besorolt szekrényes centrifugális ventilátor?
Működhet, de jóval a szükséges pont feletti futás energiát pazarol és növeli a zajt. A kiszámított CFM és Pa ventilátor görbéhez való szoros illeszkedése biztosítja a legjobb egyensúlyt a hatékonyság és a zajszint között.
Hogyan konvertálhatok CFM és m3/h között?
Szorozzuk meg a CFM-et 1,699-el, hogy megkapjuk a m3/h-t, vagy osszuk el az m3/h-t 1,699-cel, hogy megkapjuk a CFM-et. Statikus nyomás esetén szorozza meg a vízmérő hüvelykjét 249-cel, hogy Pascalt kapjon.
