Közvetlen válasz: Az ipari ventilátorrendszerek zajszabályozásának leghatékonyabb módja három beavatkozási réteg kombinálása ahelyett, hogy egyetlen javításra hagyatkozna. Először is csökkentse a zajt a forrásnál úgy, hogy előre ívelt váltakozó áramú kerék helyett hátrafelé ívelt járókereket és kefe nélküli EC motort választ. Másodszor, a rendszer szintjén maradó elemeket be-/kimeneti hangtompítókkal, akusztikus burkolattal és rugalmas csőcsatlakozókkal rögzítse. Harmadszor, szigetelje el a szerkezet által keltett vibrációt csillapító tartókkal, hogy a zaj ne tudjon átjutni az épületvázon. Együtt alkalmazva ez a három réteg általában 10-20 dB(A)-lel csökkenti a mért hangnyomást egy változatlan, ugyanazon a munkaponton működő ventilátorhoz képest – nagyjából ez a különbség a helyiségben uralkodó és a látogató által alig észrevehető ventilátor között.
Honnan ered az ipari ventilátorzaj
A javítás kiválasztása előtt érdemes tudni, hogy melyik mechanizmus hozza létre a hangot. Az ipari és HVAC ventilátorok négy különböző fizikai úton generálnak zajt, és mindegyik más-más típusú mérnöki megoldásra reagál.
| Zajforrás | Fizikai mechanizmus | Tipikus frekvencia tartomány |
| Aerodinamikai zaj | Turbulencia a lapátvégeknél és a lapátáthaladási frekvencia, amikor a levegő elhagyja a járókereket | Szélessávú, 500 Hz és 4 kHz közötti csúcsok |
| Motor- és csapágyzaj | Kommutációs hullámzás, tekercsvibráció és csapágykopás | 1 kHz és 8 kHz között, gyakran tonális |
| Strukturális rezonancia | A ház és a panel vibrációja, amelyet a rotor kiegyensúlyozatlansága vagy a légcsatorna nyomásának pulzálása gerjeszt | 50 Hz és 500 Hz között |
| Légcsatorna és szerelési zaj | Turbulens áramlás a könyököknél, rossz bemeneti feltételek és laza szerelvények | Szélessávú, 100 Hz és 2 kHz között |
A nem telepített centrifugális ventilátoron általában az aerodinamikai zaj a legnagyobb tényező. Ha ugyanazt a ventilátort a légcsatornába szerelik, a szerkezeti és beépítési zaj több decibelt is növelhet, amelyet a járókerék újratervezése nem távolít el magától – ezért a teljes zajszabályozási tervnek a rendszerre, nem csak a ventilátorra kell vonatkoznia.
Miért hoz létre kis sebességnövekedés nagy zajnövekedést?
A ventilátor zaja nem skálázódik lépést a forgási sebességgel – sokkal gyorsabban skálázódik. A stésard ventilátoraffinitási viszony mellett a hangteljesítmény nagyjából a fordulatszám ötödik hatványával növekszik, így a forgórész fordulatszámának megkétszerezése körülbelül 15 dB(A)-el növeli a hangteljesítményszintet, bár a légáramlás csak megduplázódik. Ez a fő oka annak, hogy egy túlméretezett, lengéscsillapítóval lefojtott ventilátor szinte mindig zajosabb, mint egy megfelelő méretű, a tervezési sebességén működő ventilátor: a csappantyú energiát pazarol, és a ventilátor még mindig gyorsabban forog a kelleténél.
Reprezentatív hangteljesítmény-szint a relatív ventilátorsebesség függvényében, a ventilátor affinitási viszonyából számítva (alapérték kb. 78 dB(A) 100%-os tervezési sebességnél).
A ventilátorzaj szabályozásának alapvető technológiái
Hat mérnöki módszer biztosítja az ipari és HVAC ventilátorrendszereknél elért gyakorlati zajcsökkentés nagy részét. Nem zárják ki egymást – a legnagyobb nyereséget több egymásra halmozással érheti el.
Hátra ívelt járókerekek
A forgásirány ellen ívelt lapátok csökkentik a turbulenciát és a penge áthaladó hangjait, összehasonlítva az előre ívelt kerekekkel, amelyek ugyanazt a munkapontot kezelik.
3-6 dB(A)Kefe nélküli EC motorok
Az elektronikus kommutáció megszünteti a kefeérintkezés mechanikai zaját, és lehetővé teszi, hogy a ventilátor csak olyan gyorsan működjön, amennyire a terhelés megköveteli.
8-15 dB(A)Változófrekvenciás meghajtó
Ha a sebességet az igényekhez igazítja, ahelyett, hogy fix teljes sebességgel futna, és fojtással lengőztetnénk, elkerülhető a fent leírt ötödik fokozatú zajbüntetés.
Elkerüli a 10 dB(A) büntetéstHangtompítók és csillapítók
A bemeneti és kimeneti nyílásra szerelt elnyelő terelőlapok csökkentik a szélessávú aerodinamikai zajt, és a hatás skálázódik a terelőlemez hosszával és a csatorna sebességével.
8-15 dB(A)Rezgésszigetelő tartók
A gumi vagy rugós szigetelők leválasztják a ventilátorházat az épület szerkezetéről, megakadályozva a szerkezet által kibocsátott zajt a falakon és a padlón keresztül.
3-8 dB(A) szerkezeti alapúAkusztikus burkolatok
A ventilátor és a motor körül tömített, belül bélelt burkolat a legerősebb egyedi intézkedés, a leghasznosabb ott, ahol a ventilátornak a foglalt hely közelében kell ülnie.
15-25 dB(A)A zajcsökkentési módszerek összehasonlítása költség és hatás szerint
A módszerek közötti választás általában azon múlik, hogy mekkora csökkentés szükséges, hogy a ventilátor új berendezés-e vagy már meglévő telepítés, valamint a rendelkezésre álló költségvetés.
| módszer | Tipikus csökkentés | Relatív költség | Legjobb illeszkedés |
| Hátra ívelt járókerék | 3-6 dB(A) | Alacsony - tervezési választás | Új berendezés specifikáció |
| EC motor fordulatszám szabályozással | 8-15 dB(A) | Közepes | Változó terhelésű HVAC, adatközpontok |
| Légcsatorna hangtompító vagy csillapító | 8-15 dB(A) | Közepes | Utólagos felszerelések csatornás rendszereken |
| Rezgésszigetelő tartók | 3-8 dB(A) | Alacsony | Tetőtéri és beltéri beépítések |
| Akusztikus burkolat | 15-25 dB(A) | Magas | A ventilátorok lakott területek közelében helyezkednek el |
| Rugalmas csőcsatlakozók | 2-5 dB(A) | Alacsony | Bármilyen légcsatornás telepítés |
Ventilátor sorozat Alacsonyabb zajkimenetre tervezve
Ezek a centrifugális ventilátorsorozatok hátrafelé ívelt járókerekeket, kefe nélküli EC-motorokat vagy dupla bemenetes kialakításokat kombinálnak, hogy csökkentsék az aerodinamikai és mechanikai zajt a forrásnál, mielőtt bármilyen hangtompítót vagy házat hozzáadnának.

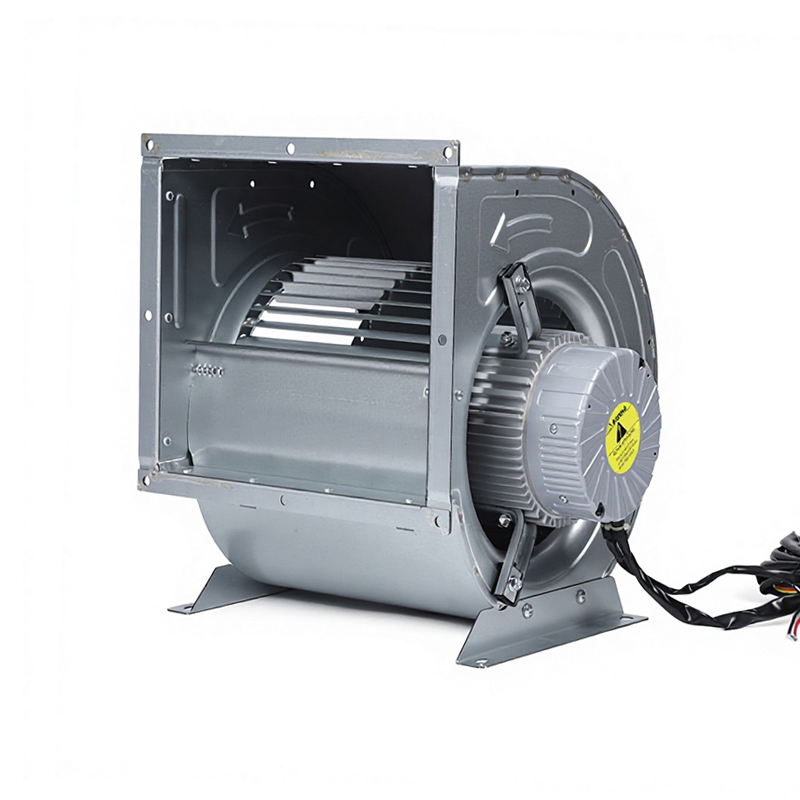

SYZ 9-9 változó sebességű EC ventilátor EC centrifugális ventilátor

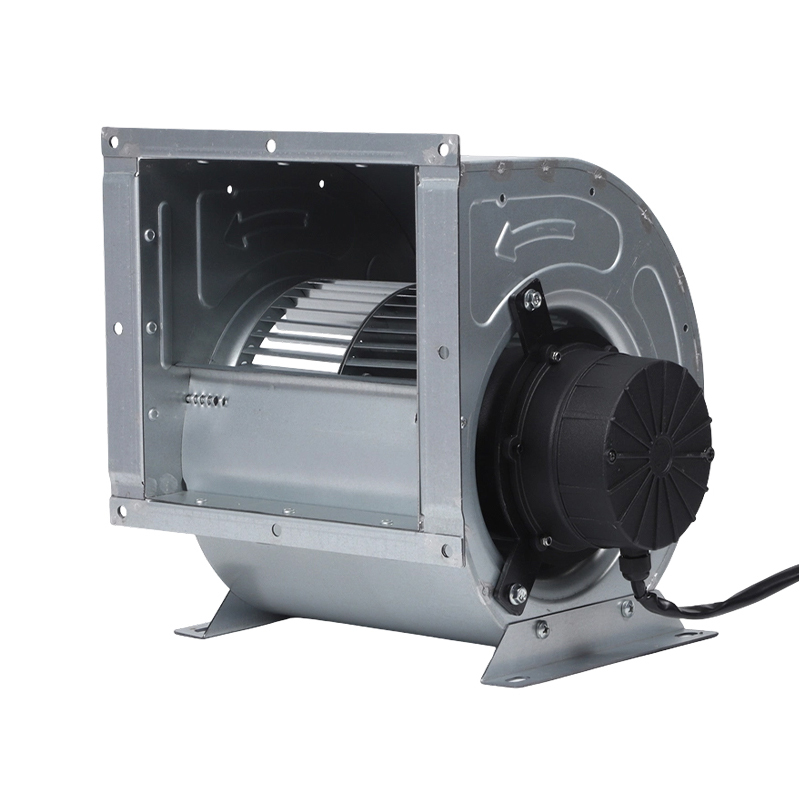

SYZ 7-7 0-10V sebességszabályozó EC ventilátor EC centrifugális ventilátor

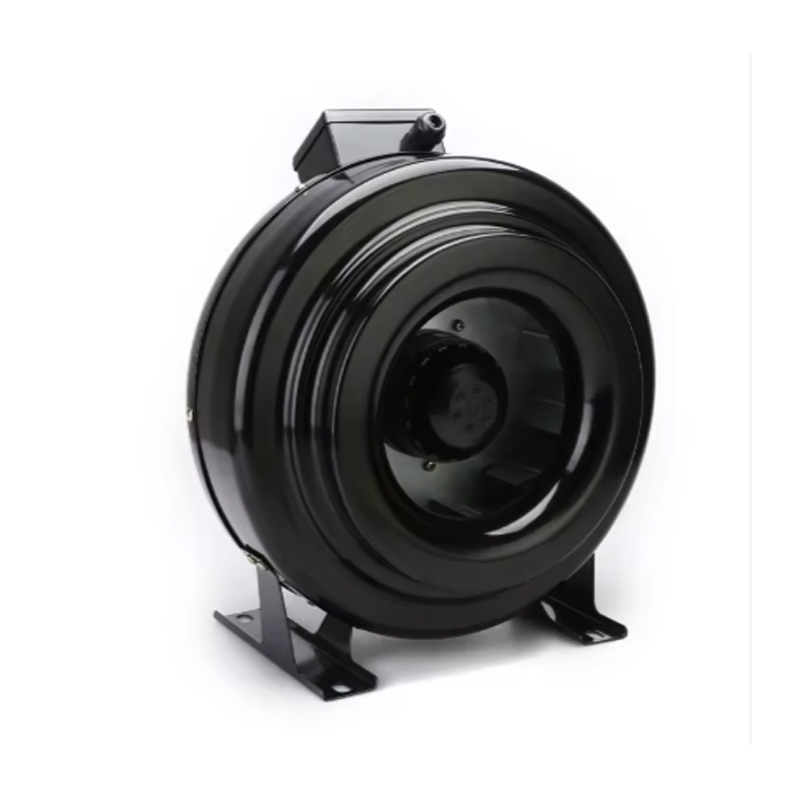

MDF-250 ferde járókerekes légcsatorna ventilátor Hátsó centrifugális ventilátor
MDF-250 Dupla bemenetű visszafelé fúvó Hátsó centrifugális ventilátor

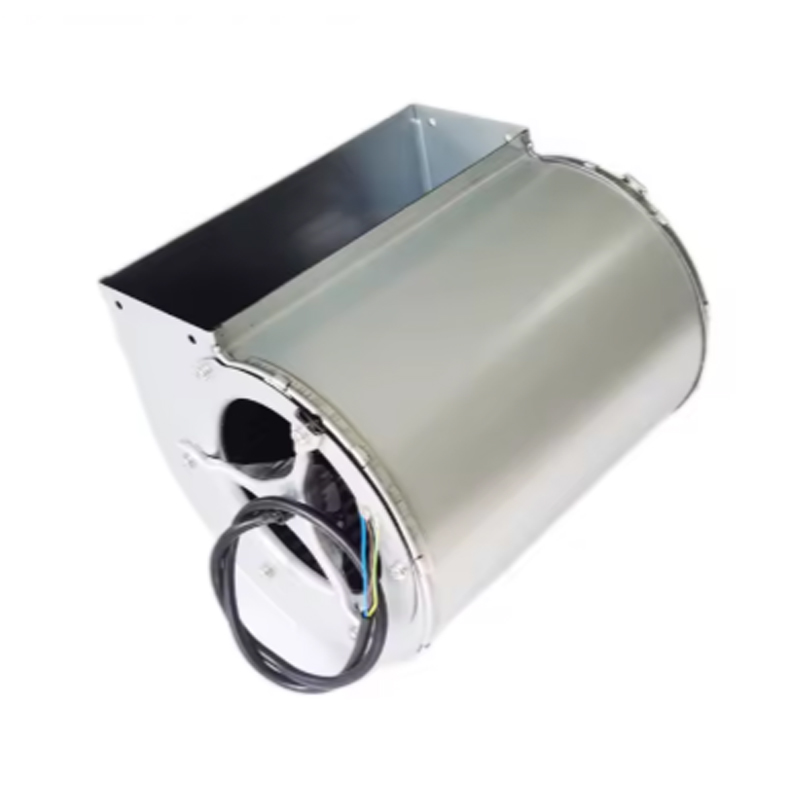

DDM 160-250 külső rotoros AC ventilátor AC centrifugális ventilátor Az egyes zajforrások általában mennyivel járulnak hozzá
Mivel az aerodinamikai és a telepítési zaj együttesen a teljes zaj nagyjából 60%-át teszi ki, általában ez az első két terület, amelyet kezelni kell – a járókerék megválasztása, a helyes méretezés és a tiszta bemeneti feltételek révén – mielőtt akusztikus burkolatra költenének, hogy megbirkózzanak azzal, ami még megmaradt.
Célzajszintek alkalmazásonként
Nincs egyetlen "elég csendes" szám – a megfelelő cél attól függ, hogy az emberek mennyire közel állnak a ventilátorhoz, és mennyire érzékeny a tér a háttérhangokra.
Tipikus tervezési célok a hangnyomásszinthez a ventilátor közelében vagy a legközelebbi foglalt ponton; a helyi kódoknak és az ügyfélspecifikációknak mindig elsőbbséget kell élvezniük.
A ventilátorzaj mérése és ellenőrzése
Hangteljesítmény szint
Magának a ventilátornak a helyiségtől vagy távolságtól független tulajdonsága. Ez az a szám, aminek meg kell jelennie a gyártó adatlapján, és a ventilátorok tisztességes összehasonlítására használt számnak.
Hangnyomásszint
Amit egy személy vagy egy mérő ténylegesen megtapasztal egy adott ponton. Ez a ventilátor távolságától, a helyiség akusztikai viselkedésétől és a közöttük lévő akadályoktól függ.
Vizsgálati szabványok
A hangteljesítményt általában egy visszhangos vagy félig visszhangtalan kamrában tanúsítják az AMCA 300 szerint Észak-Amerikában, vagy az ISO 13347 és ISO 3745 sorozatot nemzetközileg.
Gyakorlati ellenőrző lista alacsony zajszintű ventilátorok meghatározásához
- Erősítse meg a cél hangnyomásszintet dB(A)-ban a tényleges telepítési távolságon, ne csak a ventilátor névleges hangteljesítményén.
- A motortípus kiválasztása előtt válassza ki a járókerék típusát – a hatékonyság szempontjából kritikus, alacsony zajszintű működéshez hátrafelé ívelt.
- Mérje meg a ventilátort a tervezett munkapontra; kerülje a túlméretezést és a légáramlás fojtását zsaluval.
- Adjon meg egy EC motort fordulatszám-szabályozással, ahol a terhelés a nap folyamán változik.
- Adjon hozzá bemeneti és kimeneti hangtompítókat, valamint rugalmas csatlakozókat bármilyen csatornás telepítéshez.
- Szigetelje le a ventilátort az épület szerkezetétől vibrációs tartók segítségével, különösen a tetőn vagy a magasföldszinten.
- Kérjen harmadik féltől származó hangteljesítmény-tesztadatokat, ahelyett, hogy pusztán a motor adattábla adataira hagyatkozna.
Ezen módszerek egyike sem működik elszigetelten – a terepen valóban csendesnek bizonyuló ventilátorok azok, amelyeknél a járókerék tervezését, a motortechnológiát és a rendszerszintű kezelést mind figyelembe vették a specifikáció szakaszában, nem pedig utólag javításként. Jiale-é EC centrifugális ventilátor , visszafelé tartó centrifugális ventilátor and AC centrifugális ventilátor a sorozatok pontosan ezen elvek köré épülnek, így a vásárlók olyan kiindulási pontot biztosítanak, amely már a forrásnál csökkenti a zajt.
