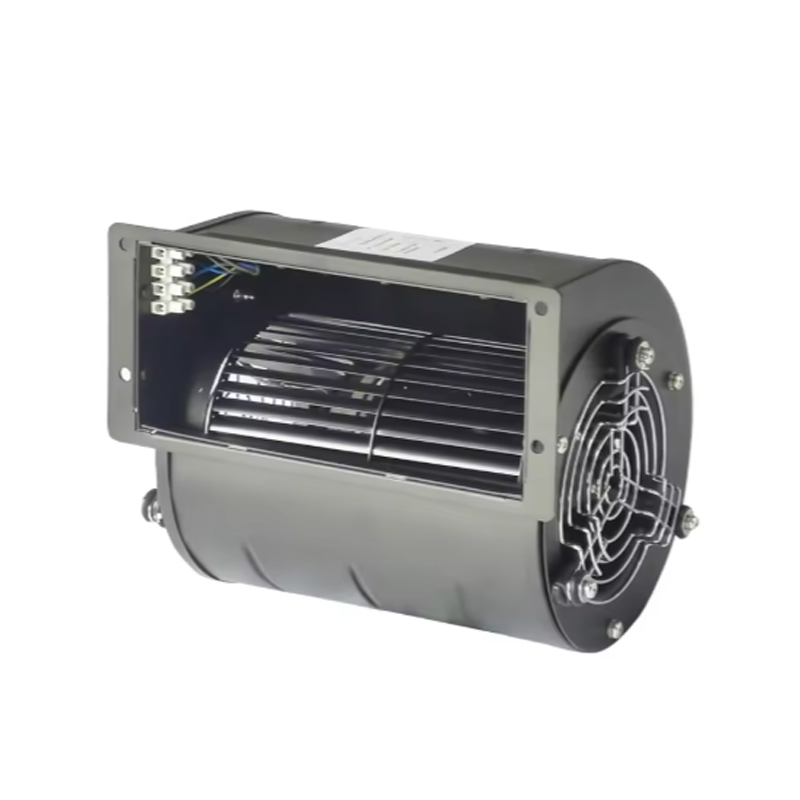

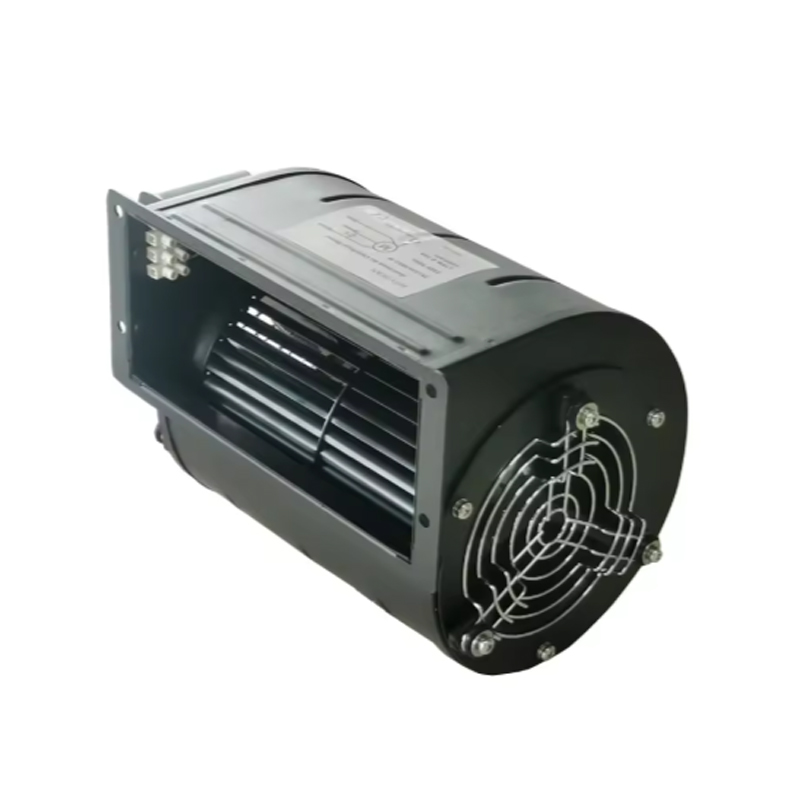

A 133-as sorozatú miniatűr centrifugálfúvó kompakt, 133 mm-es mérete ideális választássá teszi kis berendezések szellőztetésére és hűtésére. Kettős bemeneti kialakítása maximalizálja a levegő beszívását korlátozott helyen, javítva a szellőzés hatékonyságát. Széles körben használják kis precíziós műszerek hűtésére, és stabil elektromos teljesítményt kínál általános áramköri környezetben.
A jól ismert vállalkozások termékeit a felhasználók nagy bizalommal kezelik.
A 400 mm double-inlet blower is specified for an air handler that must move 2,700 CFM against 1.0 in. w.g. Two quotations come back: a forward curved impeller drawing about 5...
TOVÁBBA legtöbb légáramlási panasz a rossz munkaponthoz igazított ventilátorra, nem pedig a meghibásodott motorra vezethető vissza. A HVAC mókusketrec-fúvó egy előre ívelt, többlap...
TOVÁBBHa HVAC vagy légmozgató rendszerének nagy mennyiségű levegőt kell mozgatnia csatvagynákon, szűrőkön vagy hőcserélőkön keresztül, a előre ívelt centrifugálfúvó gyak...
TOVÁBBAmikor csomagolt légkezelő egységet szállítanak a helyszínre, általában a ventilátor a legnagyobb energiafogyasztó a szekrényen belül. Ha a centrifugális ventilátor alulméret...
TOVÁBBMik a működési korlátai a 133-as sorozatú mini méretű centrifugálventilátorok magas hőmérsékletű vagy magas páratartalmú környezetben?
Működési környezeti korlátozások
1. Hőmérséklet-tartomány: Ez a centrifugális ventilátorsorozat horganyzott acél járókereket és AC külső forgórészes motort használ. A szigetelési osztály F, termikus túlterhelés elleni védelemmel van felszerelve. Az üzemi hőmérséklet-tartomány -30 ℃ és 60 ℃ között van.
Ennek a tartománynak a túllépése a motor szigetelésének elöregedését és a csapágykenés meghibásodását okozza, ami befolyásolja a ventilátor élettartamát.
2. Alkalmazkodóképesség páratartalomhoz: A ház védettségi besorolása IP42, alkalmas nem kondenzáló környezetre, 0%-85% relatív páratartalom mellett.
Magas páratartalmú (>85% relatív páratartalom) vagy páralecsapódásos környezetben a fém részek ki vannak téve a korróziónak, és víz kerülhet a motorba, ami rövidzárlatot vagy teljesítményromlást okozhat.
3. Óvintézkedések magas hőmérséklet és páratartalom kombinációi esetén: Ha a hőmérséklet megközelíti a felső határt (≈60 ℃) és a páratartalom magas, ajánlatos nedvesség- és rozsdamentes házat beépíteni, vagy rozsdamentes acél járókereket használni a tartósság növelése érdekében.
Hosszú távú működés esetén a motor hőmérséklet-érzékelőjét és a védőhálót rendszeresen ellenőrizni kell, hogy elkerüljük a hőtágulás és összehúzódás miatti megnövekedett mechanikai hézagot.
4. A vállalat technológiai előnyei extrém környezetekben
A Ningbo Haoyue Fan Manufacturing Co., Ltd. sok éves tapasztalattal rendelkezik a centrifugális ventilátorok kutatás-fejlesztésében, és testreszabott motorokat tud biztosítani F osztályú szigeteléssel és IP42-es védelemmel, amelyek az ügyfelek igényei szerint IP44 vagy magasabb védelmi szintre fejleszthetők.
A vállalat rozsdamentes acélból készült horganyzott acéllemezt használ alternatívaként az anyagválasztás során, hogy biztosítsa a stabil teljesítményt nedves vagy korrozív környezetben.
| Korlátozás | Részletek |
| Maximális környezeti hőmérséklet | Javasolt működési tartomány: -20°C – 50°C . Ennek túllépése a motor túlmelegedését és a szigetelés elöregedését okozhatja, ami csökkenti az élettartamot és a teljesítményt. |
| Maximális relatív páratartalom | Biztonságos működés ig 90% relatív páratartalom . A magasabb páratartalom páralecsapódáshoz vezethet a ventilátor belsejében, ami korrodálhatja a járókereket és a motor szigetelését. |
| Védelmi besorolás | IP44 – véd a fröccsenő víz és apró cseppek ellen, de nem véd az erős permettől vagy bemerüléstől. |
| Megbízhatósági ajánlás | Olyan környezetben, ahol a magas hőmérséklet és a páratartalom egybeesik (pl. trópusi ipari műhelyek), használjon nedvesség- és hőálló burkolatot, vagy válasszon magasabb IP-besorolású modellt. |
Mekkora a 133-as sorozatú mini méretű centrifugálventilátorok zajszintje?
Zajszintű teljesítmény
1. Szabványos zajadatok
A tipikus SFD-KF133B24H modell zajszintje 62,5 dB(A) névleges sebesség mellett.
Egy alacsony zajszintű változat, az FC-133 sorozat zajszintje körülbelül 56 dB(A) 1800 RPM-nél és körülbelül 57 dB(A) 1250 RPM-nél.
2. A zajképződés okai
A kettős bemenetes kialakítás biztosítja a légáramlás egyenletes eloszlását a bemeneteknél, csökkentve a helyi turbulenciát.
A hátrafelé ívelt járókerék és a hibrid műanyag/fém lapátok használata tovább csökkenti a légáramlás ütközési zaját.
3. Zajcsökkentő intézkedések
Hangelnyelő pamut vagy hangszigetelő panelek beépítése a burkolat belsejébe.
Alacsony zajszintű EC motor (például 24 V/48 V DC változat) használatával a zaj 50 dB(A) alá csökkenhet.
4. A Haoyue Fan Manufacturing Co., Ltd. zajcsökkentési előnyei.
A cég EC kefe nélküli motorokat és állítható fordulatszámú PWM vezérlést kínál, optimális összhangot biztosítva a zaj és a légáramlás között.
A precíziós légcsatorna-kialakításnak és a kettős bemenetű optimalizálásnak köszönhetően a zajszint 5-8 dB-lel alacsonyabb, mint a hagyományos centrifugális ventilátoroké azonos légáramlás mellett.
Hogyan állapítható meg, hogy ugyanazon légáramlási követelményekhez szükség van-e frekvenciaváltóra vagy fordulatszám-szabályozóra?
| Értékelési kritérium | Magyarázat |
| Légáramlás és statikus nyomásváltoztatás | Ha a rendszernek be kell állítania az áramlást vagy a nyomást különböző üzemi körülmények között (szezonális terhelés, berendezés indítása-leállítása), a VFD lehetővé teszi a folyamatos fordulatszám-szabályozást. |
| Energiafogyasztás és működési költség | A változtatható sebességű működés nagyjából az áramláscsökkentés kockájával arányosan csökkenti a motor teljesítményét, ami jelentős energiamegtakarítást eredményez, különösen a hosszú távú HVAC alkalmazásoknál. |
| Motor kompatibilitás | A 133 mm-es sorozat kínál 0-10VDC/PWM vezérlő interfészek, közvetlenül kompatibilisek VFD-kkel vagy dedikált fordulatszám-szabályozókkal, további módosítások nélkül. |
| Zaj- és rezgésszabályozás | Az alacsonyabb sebesség csökkenti az akusztikus zajt, javítva a környezetet a zajérzékeny precíziós műszerek számára. |
| A rendszer összetettsége és költsége | Ha a ventilátor egyetlen, állandó ponton működik, szükségtelen lehet a VFD, ami leegyszerűsíti a rendszert és csökkenti az előzetes költségeket. |
1. A légáramlási és statikus nyomási követelmények összehangolása
Ha a rendszer változó légáramlást igényel (pl. légkondicionáló terminálok, szekrényhűtés), és a statikus nyomás jelentősen változik a terhelés függvényében, akkor a frekvenciaváltó (VFD) használata javasolt.
Ha csak fix légáramlásra van szükség, és a működési pont a ventilátor optimális hatásfokának (BEP) közelében van, akkor a fix fordulatszámú motor közvetlenül használható, így VFD költségek takaríthatók meg.
2. Energiafogyasztási és működési költségek megfontolások
A frekvenciaváltó automatikusan csökkenti a motor fordulatszámát a tényleges terhelésnek megfelelően. Az energiafogyasztás a sebesség kockájával csökken, így 30-50%-kal csökken az energiafogyasztás.
Hosszú távú szakaszos üzemű vagy szezonális terhelésingadozásokkal járó forgatókönyvek esetén a VFD megtérülési ideje jellemzően 1-2 év.
3. Vezérlés pontossága és rendszer-kompatibilitás
Ha a rendszer precíz légáramlás-szabályozást igényel (pl. tisztaterek, laboratóriumok), a VFD PID-szabályozóval kombinálva ±2%-os légáramlási hibát érhet el.
Az egyszerű szellőztetéshez (például kis műszerek hőelvezetéséhez) elegendő a mechanikus fordulatszám-szabályozó szelep vagy az ellenállásos fordulatszám szabályozás.
4. A Haoyue testreszabott megoldásai
A Haoyue két meghajtási módot kínál: egyfázisú közvetlen meghajtású AC motorokat és EC kefe nélküli motorokat, mindkettő kompatibilis a hazai vagy importált VFD-kkel.
A cég tapasztalattal rendelkezik a változtatható frekvenciájú fordulatszám-szabályozó rendszerek integrációjában, és optimális VFD-választást és paraméter-kalibrációt tud biztosítani az ügyfél légáramlás-statikus nyomásgörbéje alapján.
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Támogatja a termék a testreszabást (pl. különböző feszültségek, sebességek vagy speciális anyagok)?
V: A Ningbo Haoyue OEM testreszabási szolgáltatásokat nyújt. A feszültséget (230V/400V), a fordulatszámot, a járókerék anyagát (szénacél vagy rozsdamentes acél) és a burkolat védettségét (IP54/55) a vásárlói igényeknek megfelelően tudjuk beállítani.
2. kérdés: Milyen óvintézkedések szükségesek ehhez a ventilátorhoz?
V: A ventilátor kompakt és alkalmas falra vagy karimás felszerelésre. A telepítés során ügyeljen arra, hogy a bemeneti és kimeneti nyílás ne legyen akadályozva, és biztosítson elegendő levegő bemeneti teret. A rezgéscsillapító betétek használata tovább csökkentheti a zajt és a mechanikai ütéseket.
3. kérdés: Melyek a karbantartás legfontosabb pontjai?
V: Rendszeresen ellenőrizze a járókerék és a motor csapágyainak kenését, tisztítsa meg a levegő bemeneti szűrőt, és győződjön meg a motor vezetékeinek rögzítéséről. A ventilátor hosszú távú stabil működésének biztosítása érdekében 6 havonta ajánlott átfogó ellenőrzést végezni.
4. kérdés: Hogyan garantálható a termék minőségirányítási rendszere? V: A Ningbo Haoyue letette az ISO9001 minőségirányítási rendszer tanúsítását. A gyárat elhagyó ventilátorok szigorú gyári tesztelésen esnek át, beleértve a levegőmennyiség-, légnyomás-, zaj- és elektromos biztonsági teszteket, hogy megbizonyosodjanak arról, hogy a termékek megfelelnek a nemzetközi szabványoknak.
