Egy váltóáramú centrifugális ventilátor egy járókerék megforgatásával mozgatja a levegőt egy tekercs alakú házban, egyfázisú, közvetlen csatolású váltakozó áramú motort használva szíjhajtás helyett. A légáramlás a forgási sebességgel egyenes arányban növekszik, míg a zaj sokkal gyorsabban növekszik – nagyjából a 4,8-as sebesség hatványával –, így az egység megfelelő méretének leggyorsabb módja az, ha először a szükséges levegőmennyiséget illesztjük, majd a frekvenciaszabályozással a zajt a céltartományon belül tartsuk, nem pedig egyszerűen nagyobb motort választunk.
Hogyan mozgatja a levegőt az AC centrifugális ventilátor
Ellentétben az axiális ventilátorokkal, amelyek egyenesen a csövön keresztül nyomják a levegőt, a centrifugális ventilátor a járókerék tengelye mentén húzza be a levegőt, és 90 fokkal kifelé dobja egy csavaros burkolatba. Ez a kialakítás lehetővé teszi, hogy a ventilátor jelentős statikus nyomást hozzon létre, ezért a centrifugális ventilátorok dominálnak a légcsatornás rendszerekben, ahol a levegőnek át kell haladnia a szűrőkön, tekercseken és kanyarokban, mielőtt elérné a helyiséget.
Két szerkezeti megoldás határozza meg a legtöbb AC centrifugális ventilátort a piacon:

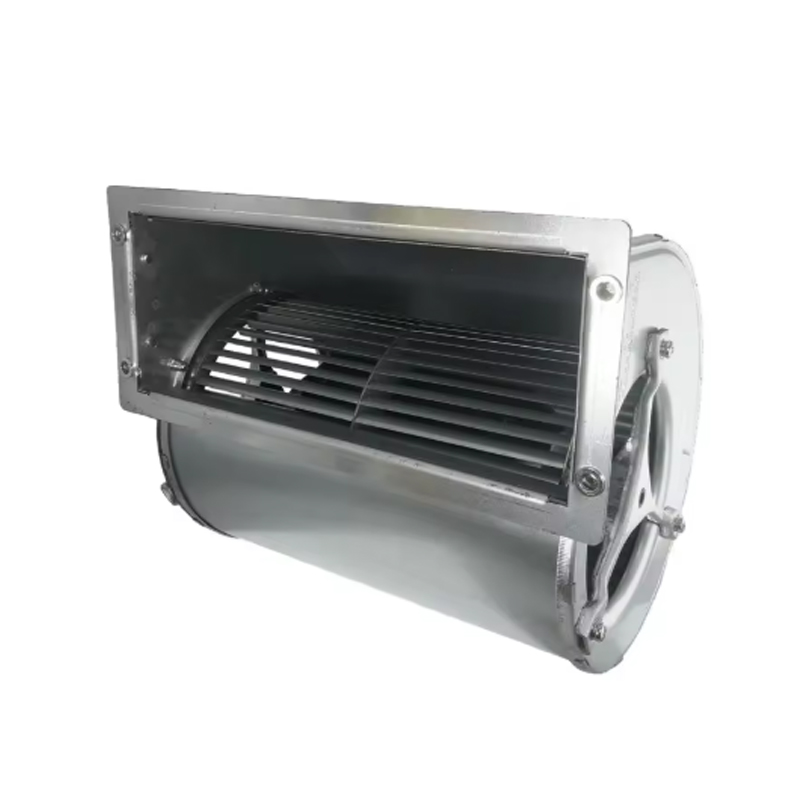

- Külső rotoros motorok — a motor héja a járókerékkel együtt forog, ami rövidebb, kompaktabb összeszerelést biztosít, ami az olyan modelleknél megszokott, mint a 160-250 DDM vagy YDK 160-60.
- Közvetlen csatolású egy- vagy kettős bemenetű járókerekek - A kettős bemenetes kialakítások a kerék mindkét oldaláról szívják a levegőt, nagyjából megkétszerezve a légáramlást ugyanazon kerékátmérő mellett, ezért a kettős bemenetű modellek, mint például a DDM 130-190 sorozat népszerűek a széles csőszakaszokban.
Légáramlás, nyomás és zaj: a számok, amelyek számítanak
A rajongók teljesítményét három ventilátortörvény szabályozza, amelyeket minden beszerző mérnöknek kéznél kell tartania:
| Légáramlás (Q) | Változások egyenes arányban a forgási sebességgel — Q arányos N-nel |
| Statikus nyomás (P) | Változások a forgási sebesség négyzetével |
| Hangteljesítmény (L) | Változások a forgási sebesség nagyjából 4,8 hatványával – a sebesség megduplázása körülbelül 27-szeresére növelheti a zajt |
Ez az oka annak, hogy a ventilátorok adatlapja, amely csak a légáramlás főszámát tartalmazza, hiányos. Nagy sebességnél az örvényáram zaj dominál az 500 Hz-től 2 kHz-ig terjedő sávban – arra a tartományra, amelyre az emberi fül a legérzékenyebb –, míg alacsony sebességnél a zaj karaktere a forgó hangok felé tolódik el. Egy jól optimalizált váltakozó áramú centrifugálventilátor a legjobb hatásfokán akár 24 dB-es hangteljesítményt is elérhet, ami csak akkor érhető el, ha a járókerék geometriája és sebessége össze van hangolva, nem pedig egyszerűen túlméretezett motor.
Gyakorlati szempont a választáshoz: először határozza meg a szükséges légáramlást, ellenőrizze a légcsatorna által megkövetelt nyomást, majd változtatható frekvenciaszabályozással csökkentse a sebességet a legcsendesebb pontig, amely még mindig kielégíti mindkét számot.
AC centrifugálventilátorok kontra hagyományos centrifugálventilátorok
A vásárlók gyakran összekeverik az "AC centrifugális ventilátort" bármely általános centrifugális ventilátorral. A gyakorlati különbségek a hajtásmódban, a vezérlésben és a hosszú távú üzemeltetési költségekben mutatkoznak meg.
| Vezetési mód | Egyfázisú, közvetlen csatolású AC vagy EC motor, szíj nélkül | Szíj vagy fogaskerekes hajtású indukciós motor |
| Sebességszabályozás | Elektronikus vagy VFD, fokozatmentes beállítás | Csak fix sebességű vagy kézi lengéscsillapító |
| Zaj a névleges ponton | Körülbelül 24 dB fajlagos hangteljesítményt képes elérni | Jellemzően magasabb a nem optimalizált pengeprofil miatt |
| Karbantartási intervallum | Hosszabb, kevesebb kopó mozgó alkatrész | A rövidebb, szíj- és szíjtárcsa kopása szervizpontokat ad |
| Legjobb illeszkedés | VAV rendszerek, precíziós frisslevegős egységek, tiszta helyiségek | Általános elszívás, költségérzékeny szellőztetés |
AC centrifugális ventilátor terméksorozat
Pillanatkép a külső rotoros, kettős bemenetű és turbinalapátos konfigurációkat lefedő gyártási modellekről, a kis ventilátoregységektől a nagy teljesítményű kipufogógáz-modellekig, ipari légcsatornákhoz.
Hogyan válasszuk ki a megfelelő modellt rendszeréhez
A választás azon múlik, hogy a ventilátort a légcsatornához kell igazítani, nem csak a helyiség méretéhez. Dolgozzon át az ellenőrző listán a következő sorrendben:
- Számítsa ki a szükséges légáramlást a helyiség térfogata vagy a folyamat kipufogógáz-igénye alapján, majd adjon hozzá 10-15 százalékos árrést a csatorna szivárgására.
- Becsülje meg a rendszer statikus nyomását a szűrők, tekercsek, csappantyúk ellenállásának és a csőhossznak a hozzáadásával – az alulméretezett nyomás a leggyakrabban az alulteljesítmény oka a területen.
- Párosítsa a meghajtó típusát – válassza az egyfázisú váltakozó áramot az egyszerűbb utólagos beépítési munkákhoz és az alacsonyabb előzetes költségekhez, vagy az EC motorokat, ha az alkalmazásnak gyakori légáramlás-modulációra és a lehető legalacsonyabb energiafelvételre van szüksége.
- Ellenőrizze a zajköltségvetést a térhez – az elfoglalt irodákban és a tisztaszobákban a 24 dB-es hangteljesítmény-osztályhoz közelebb hangolt modellekre van szükség, míg a ház hátsó kipufogóinak nagyobb a toleranciája.
- Erősítse meg a szerelési geometriát — a külső forgórészegységek szűk légterű terekhez, míg a kettős bemenetű járókerekek jobban illeszkednek a szélesebb csatorna-keresztmetszetekhez.
Telepítési és karbantartási gyakorlatok, amelyek meghosszabbítják az élettartamot
A legtöbb idő előtti meghibásodás egy maroknyi megelőzhető problémára vezethető vissza, nem pedig motorhibákra. A következetes karbantartási rutin a légáramlást és a zajt is az eredeti adatlap közelében tartja.
| Por a járókeréken és a tekercsen | 1-3 havonta | Csökkenti a légáramlást és kiegyensúlyozza a kereket, növeli a vibrációt és a zajt |
| Csapágykenés ellenőrzése | 3-6 havonta | Megakadályozza a túlmelegedést és a csapágyak idő előtti kopását |
| Szigetelési ellenállás vizsgálata | 6-12 havonta | Az 1MΩ alatti értékek jelzik a szigetelés öregedését és az ütésveszélyt |
| A motorház hőmérséklete | A rutinellenőrzés során | A névleges érték feletti több mint 10 fokkal terhelési vagy hűtési problémát jelez |
| Bekötés és fázissorrend | Bármilyen újratelepítés után | A nem megfelelő fázisozás megfordíthatja a járókerék forgását, és mechanikai ütést okozhat |
Mindig kapcsolja ki az áramellátást, mielőtt kinyitná a házat, és minden tervezett látogatás során ellenőrizze a kapcsok meglazulását vagy korrózióját – a meglazult kapocs az egyik leggyorsabb út a túlmelegedett motorházhoz.
Az elektromos hibák diagnosztizálása, mielőtt azok meghibásodásokká válnának
A váltakozó áramú centrifugális ventilátor elektromos problémáinak nagy többségét három hibakategória okozza:
- Motor túlterhelés — megnövekedett áramfelvételként és érezhető hőmérséklet-emelkedésként jelenik meg; általában túlzott terhelés vagy a tervezési tartományon kívüli sebességbeállítás okozza.
- A szigetelés romlása — nedves vagy magas hőmérsékletű környezet felgyorsítja, ami idővel szivárgási áramhoz vagy rövidzárlathoz vezet.
- A vezérlőrendszer meghibásodása — a hibás inverter, kontaktor vagy védőrelé hibás indítási és leállási viselkedést okozhat még akkor is, ha maga a motor egészséges.
Egy egyszerű, háromlépéses diagnosztikai folyamat korán felismeri a legtöbb problémát: szemrevételezéssel ellenőrizze a burkolatot és a terminálokat repedés, korrózió vagy porképződés szempontjából; mérje meg a szigetelési ellenállást és ellenőrizze a földelés folytonosságát; majd figyelje meg az indítóáram hullámformáját, hogy nincsenek-e abnormális tüskék, amelyek általában az inverter paramétereire mutatnak vissza, nem pedig a motor tekercseire.
Ahol AC centrifugálventilátorokat használnak
Az alkalmazáslista szinte minden olyan környezetet felölel, ahol a kondicionált vagy szűrt levegőnek nyomás alatt kell áthaladnia a légcsatornán:
- Változtatható levegőmennyiségű (VAV) csatlakozódobozok kereskedelmi HVAC rendszerekben
- Légcsatornás klímaberendezések és frisslevegős sminkrendszerek
- Légtisztító és szűrőberendezések, amelyek stabil nyomást igényelnek a szűrőfokozatokon keresztül
- Elektromos szekrények és ipari berendezések hűtése, ahol a kompakt külső forgórészes egységek szűk szekrényekhez illeszkednek
- Párátlanító és mennyezetre szerelhető egybeszívó ventilátor szerelvények
Gyakran Ismételt Kérdések
Milyen légáramlási és nyomástartományt fednek le a tipikus AC centrifugálventilátorok?
A gyártási tartományok általában 400-40 000 köbméter/óra között mozognak, a statikus nyomás 100-800 Pa, a motor teljesítménye pedig 0,5-5 kW, a kerék méretétől és sorozatától függően.
Egy szíjhajtású ventilátor jobb választás?
A szíjhajtású egységek továbbra is hasznosak lehetnek a nagyon nagy nyomású, költségérzékeny ipari kipufogórendszerben, ahol nincs szükség finom fordulatszám-szabályozásra, de felváltják a kompakt méretet és a fokozatmentes sebességszabályozást, amelyet a közvetlen csatolású váltakozóáramú kivitelek kínálnak.
A változtatható frekvenciaszabályozás hozzáadása valóban megváltoztatja a zaj kimenetelét?
Igen – mivel a hangteljesítmény nagyjából a 4,8-ad sebességgel nő, még a VFD-vezérlés révén a működési sebesség mérsékelt csökkenése is aránytalanul nagymértékben csökkenti az érzékelt zajt, gyakran anélkül, hogy jelentős mértékben csökkenne a szükséges légáramlás.
