Mi az ipari AC centrifugális ventilátor?

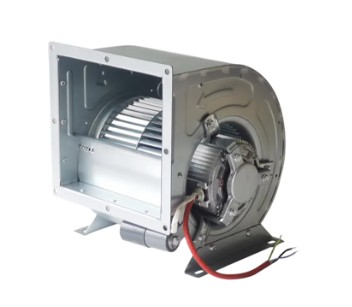

An ipari AC centrifugális ventiláhogyr egy váltakozó árammal (AC) működő szellőztető berendezés. Alapvető működési elve a járókerék forgása által generált centrifugális erőt használja fel a levegő tengelyirányú beszívására, 90 fokkal elfordítására és sugárirányú kibocsátására. Az axiális ventiláhogyrokhoz képest a centrifugálventilátorok képesek termelni magasabb statikus nyomás (általában elérik az 500–3000 Pa-t), így különösen alkalmasak olyan ipari forgatókönyvekre, amelyekben a légcsatorna-ellenállás, a szűrőellenállás leküzdését vagy a nagy távolságú levegőszállítást igénylik.

A járókerék szerkezete alapján az ipari váltakozó áramú centrifugális ventilátorokat három típusba sorolják: előre ívelt pengék , hátrafelé ívelt pengék , és radiális lapátok . A hátrafelé hajlított lapátos ventilátorok a legmagasabb hatásfokot (akár 85%-ot) kínálják alacsonyabb zaj mellett, így ideálisak a hosszú távú folyamatos működéshez. Az előre ívelt lapátos ventilátorok nagyobb nyomást tudnak generálni azonos járókerék-átmérő mellett, de valamivel alacsonyabb hatásfokkal. A radiális lapátos ventilátorok kiválóan kezelik a porral terhelt gázokat, és széles körben használják anyagszállítási és kazán-indukált huzatú rendszerekben.

Az ipari alkalmazások alapvető előnyei

Nagynyomású levegő szállítási képesség

Az ipari szellőztető rendszerekben olyan tényezők, mint a légcsatorna hossza, a hajlítások száma és a szűrő ellenállása jelentősen növelik a rendszer ellenállását. A közönséges axiális ventilátorok általában 50-200 Pa tartományban biztosítanak statikus nyomást, ami nem elegendő a bonyolult légcsatorna-követelményekhez. Az ipari váltakozóáramú centrifugálventilátorok azonban statikus nyomást biztosítanak 500–3000 Pa , egyes nagynyomású modellek akár meg is haladják 5000 Pa , könnyen leküzdve a több szakaszból álló csatornákat, a nagy hatásfokú szűrőket és a hőcserélő ellenállását, így biztosítva a megfelelő légáramlást a terminál végén.

Stabil és megbízható működés

Az ipari váltakozó áramú centrifugális ventilátorokat váltakozó áramú indukciós motorok hajtják, és nem igényelnek bonyolult elektronikus kommutációs áramköröket. Egyszerű felépítésük alacsony meghibásodási arányt eredményez. Normál működési feltételek mellett a kiváló minőségű ipari centrifugálventilátorok a a meghibásodások közötti átlagos idő (MTBF) meghaladja a 30 000 órát , egyes modellek teljesen réz tekercseléssel és golyóscsapágyakkal, amelyek akár 50 000 órát is elérhetnek. Ez a nagy megbízhatóság kritikus fontosságú a non-stop alapvető alkalmazásoknál, mint például az adatközponti hűtés és a vegyi üzemek szellőztetése.

Kiterjedt teljesítmény és műszaki lefedettség

Az ipari AC centrifugálventilátorok rendkívül széles teljesítménytartományt fednek le, tól 50 W-os kis berendezések hűtőventilátorai to nagyméretű, 55 kW-ot meghaladó ipari szellőztető berendezések . A légáramlás lefedettsége 100 m³/h-tól 100 000 m³/h-ig terjed, a járókerék átmérője 100 mm-től 2000 mm-ig terjed, és gyakorlatilag minden ipari igényt képes kielégíteni a precíziós elektronikai berendezések hűtésétől a nagyüzemi szellőztetésig.

Kiválasztási kritériumok és legjobb gyakorlatok

Kulcskiválasztási paraméterek

Az ipari AC centrifugálventilátor kiválasztásakor a következő alapvető paramétereket kell átfogóan figyelembe venni:

• Légáramlás (Q) : Egység m³/h vagy m³/s, a szellőzőtér térfogata és a levegőcsere sebessége alapján számítva
• Teljes nyomás vagy statikus nyomás (P) : Pa mértékegység, amely megköveteli a csatornaellenállás, a szűrőellenállás és a kimeneti dinamikus nyomásveszteség kiszámítását
• Teljesítmény (N) : Egység kW, az N = (Q × P) / (3600 × η × 1000) képlettel becsülve, ahol η a ventilátor hatásfoka
• Forgási sebesség (n) : egység fordulatszáma, jellemzően 1450 ford./perc (4 pólusú motor) vagy 2900 ford/perc (2 pólusú motor)
• Zajszint : Egység dB(A), a hátrafelé ívelt lapátos ventilátorok általában 3–8 dB(A)-vel halkabbak, mint az előre ívelt lapátos ventilátorok
• Védelmi besorolás (IP) : IP54 vagy magasabb, nedves vagy poros környezethez ajánlott

Alkalmazási forgatókönyvek és kiválasztási referencia

Telepítési és üzemeltetési irányelvek

Az ipari váltóáramú centrifugálventilátorok hatékony és stabil működése érdekében a telepítés és a szokásos karbantartás során a következő pontokat kell betartani:

1. Alapozás rezgésszigetelés : A 3 kW-ot meghaladó teljesítményű ventilátorokat rezgésszigetelőkkel vagy betétekkel kell felszerelni, amelyek több mint 80%-kal csökkentik a rezgésátvitelt az épületszerkezetekkel és a szomszédos precíziós berendezésekkel való interferencia elkerülése érdekében
2. Bemeneti védelem : Szereljen be egy védőhálót a levegő bemeneti nyílásába, amelynek hálószem mérete nem haladja meg a 20 mm-t, hogy megakadályozza az idegen tárgyak lenyelését és a járókerék károsodását; adjon hozzá elsődleges hatékonyságú szűrőt poros környezetben
3. Rugalmas kapcsolat : Használjon vászon vagy szilikon rugalmas csatlakozásokat (150-300 mm hosszú) a ventilátor bemeneti/kimeneti nyílása és a légcsatorna között, hogy elkerülje a légcsatorna feszültségének közvetlen átvitelét a ventilátorházra
4. Tervezett karbantartás : Minden alkalommal ellenőrizze a csapágy hőmérsékletét és a kenési állapotát 2000 üzemóra ; minden alkalommal cserélje ki a zsírt 8000 üzemóra ; a járókerék por felhalmozódása évente – az 1 mm-nél vastagabb por felhalmozódása 5–10%-kal csökkentheti a hatékonyságot
5. Motorvédelem : A 2,2 kW-ot meghaladó motorokat termikus túlterhelés relével vagy motorvédővel kell felszerelni, hogy megakadályozzák a reteszelt rotor vagy a fáziskiesés miatti kiégést

A teljesítményt és az élettartamot befolyásoló kritikus tényezők

Működési környezeti feltételek

A környezeti hőmérséklet minden 10°C-os növekedésével a motortekercs-szigetelés öregedési sebessége körülbelül megkétszereződik. Ha a környezeti hőmérséklet meghaladja 40°C , a motor névleges teljesítményét le kell csökkenteni: 95% 45 °C-on, 90% 50 °C-on és 85% 55 °C-on. Magas páratartalmú környezetben (relatív páratartalom >85%) teljesen zárt, kondenzációgátló fűtőelemekkel ellátott motorokat kell választani, hogy megakadályozzák a szigetelés leromlását a leállás közbeni nedvességfelvétel miatt.

Korrozív gázokat tartalmazó környezetben (például vegyi műhelyekben vagy galvanizáló létesítményekben) a ventilátor járókerekeit és házait 304 vagy 316 rozsdamentes acél , vagy epoxigyanta korróziógátló bevonattal kezelve. A hagyományos horganyzott acéllemezek savas környezetben élettartama a normál üzemi feltételek 30–50%-ára csökkenhet.

Rendszerillesztés és működési pont optimalizálás

A ventilátor tényleges működési hatékonysága attól függ, hogy a munkapont mennyire illeszkedik a teljesítménygörbéhez. Ha a rendszer ellenállását túltervezik, a tényleges működési pont a nagyobb áramlási és alacsonyabb nyomású tartományok felé tolódik el, ami csökkenti a hatékonyságot és a zajszintet. A ventilátor fordulatszámának (változtatható frekvenciájú szabályozás) vagy a bemeneti vezetőlapátok szögeinek beállításával a működési pont visszahelyezhető a nagy hatásfokú zónába. Változtatható frekvenciájú fordulatszám szabályozással a ventilátorok képesek a hatékonyságot 80% felett tartja a névleges légáramlás 70-100%-án belül , jelentős energiamegtakarítással – ha a légáramlás 80%-ra csökken, a tengelyteljesítmény a névleges teljesítmény 51,2%-ára esik vissza (affinitási törvényekkel számolva), így 30–40%-os villamosenergia-megtakarítás érhető el a fojtószabályozáshoz képest.

Járókerék egyensúly és vibráció szabályozás

A járókerék kiegyensúlyozatlansága a centrifugális ventilátorok túlzott vibrációjának elsődleges oka. Az ISO 1940 szabvány szerint az ipari ventilátor járókerekeknek el kell érniük mérleg fokozat G6.3 vagy G2.5 . A 400 mm-t meghaladó járókerék-átmérőnél különösen fontos a terepi dinamikus kiegyensúlyozás – a maradék kiegyensúlyozatlanság minden 10 g·mm/kg-os növekedése körülbelül 15–20%-kal lerövidítheti a csapágy élettartamát. Normál működés közben az effektív rezgési sebességet a ventilátor csapágyházaknál alább kell szabályozni 4,5 mm/s (a „jó” minősítés az ISO 10816 szabvány szerint); azonnali leállítás szükséges, ha meghaladja a 7,1 mm/s-t.

Energiahatékonyság-javítási stratégiák

Változófrekvenciás meghajtó megvalósítása

Az ingadozó légáramlási igényű rendszerekben (mint például a VAV klímarendszerek vagy a technológiai kipufogórendszerek) az ipari váltakozóáramú centrifugális ventilátorok változó frekvenciájú hajtásokkal (VFD) való felszerelése a leghatékonyabb energiatakarékossági intézkedés. Figyelembe véve a 15 kW-os ventilátor évente 6000 órát üzemel példa: ha a tényleges átlagos üzemi terhelés a névleges terhelés 70%-a, akkor az éves energiafogyasztás VFD fordulatszám-szabályozással kb. 63.000 kWh , ehhez képest 90.000 kWh fix frekvenciájú működéssel és zsaluszabályozással, megtakarítással 27.000 kWh évente körülbelül 30%-os energiamegtakarítás mellett. A beruházás megtérülési ideje jellemzően 1,5 és 2,5 év között van.

Nagy hatékonyságú motorfrissítés

A régebbi IE1 vagy IE2 hatékonyságú motorok frissítése IE3 (prémium hatékonyság) vagy IE4 (szuper prémium hatékonyság) motorok tovább csökkenthetik az energiafogyasztást. Példaként egy 11 kW-os, 4 pólusú motorra: az IE2 hatásfoka körülbelül 91%, az IE3 körülbelül 93%, az IE4 pedig körülbelül 94%. Az IE2-ről IE3-ra való frissítés hozzávetőlegesen takarít meg 1.320 kWh évente 6000 üzemórával; az IE3-ról IE4-re való frissítés további megtakarítást jelent 660 kWh . Bár a nagy hatásfokú motorok 15–30%-kal növelik a beszerzési költségeket, a teljes életciklus-költség jelentősen csökken.

Rendszerellenállás optimalizálása

A csatornarendszer ellenállásának minden 100 Pa-os növekedésével a ventilátortengely teljesítménye körülbelül 5–8%-kal nő. A következő intézkedésekkel hatékonyan csökkenthető a rendszer ellenállása:

• Minimalizálja a szükségtelen kanyarokat és szűkítőket; minden 90°-os kanyar hozzávetőlegesen hozzáadódik 50–150 Pa az ellenállásról
• Válasszon alacsony ellenállású szűrőket, és rendszeresen cserélje ki az eltömődött szűrőanyagot; az eltömődött szűrő ellenállása kezdettől fogva túlléphet 100-200 Pa to 500-800 Pa
• A légcsatorna-keresztmetszeteket megfelelően kell megtervezni, szabályozva a légsebességet a belső térben 8-12 m/s tartomány; A túl nagy légsebesség jelentősen megnöveli a dinamikus nyomásveszteséget
• Rendszeresen tisztítsa meg a csatornában felgyülemlett port; a por felhalmozódásának minden 1 mm-rel történő növekedésével a csatorna ellenállása hozzávetőlegesen növekszik 3–5%

Jövőbeli fejlődési trendek

Az Ipar 4.0 és az intelligens gyártás előrehaladásával ipari AC centrifugális ventiláhogyrs az intelligencia, a nagy hatékonyság és a modularitás felé fejlődnek. Intelligens ventilátorok integrálva IoT érzékelők képes valós időben figyelni a rezgést, a hőmérsékletet, az áramerősséget és egyéb paramétereket, élszámítással előre jelezni a csapágyak élettartamát és a járókerék kopási körülményeit. Ez lehetővé teszi az „ütemezett karbantartásról” a „prediktív karbantartásra” való átállást, ami várhatóan csökkenti a nem tervezett leállásokat 40-60% .

Energiahatékonyság szempontjából új generációs ipari centrifugálventilátorok elfogadása állandó mágnessel támogatott szinkron reluktancia motorok (PMaSynRM) az IE5 fokozatot meghaladó hatékonyságot érhet el, 3–5%-kal jobb a hagyományos indukciós motorokhoz képest. Eközben a CFD (számítógépes folyadékdinamika) kialakítással optimalizált biomimetikus járókerekek és tekercsek növelhetik a légáramlást 8–12% anélkül, hogy növelné az energiafogyasztást, miközben csökkenti a zajt 3–5 dB(A) .

A moduláris kialakítás kényelmesebbé teszi a ventilátor telepítését, karbantartását és frissítését. A szabványos motormodulok, járókerék-modulok és vezérlőmodulok gyorsan kombinálhatók, csökkentve a járókerék vagy a motor helyszíni cseréjének idejét a hagyományoshoz képest 4-6 óra 1 óra alatt , jelentősen minimalizálva a termelésre gyakorolt karbantartási hatást.
