Egy erős fúvó járókerék az egyetlen legkritikusabb forgó alkatrész minden centrifugális szellőzőrendszerben. A motor nyomatékát nagy sebességű légárammá alakítja azáltal, hogy a levegőt sugárirányban kifelé gyorsítja a pontosan formázott lapátokon keresztül. A lapát geometriájához, anyagához, átmérőjéhez és forgási sebességéhez igazodó megfelelő járókerék kiválasztása közvetlenül meghatározza a rendszer légáramlási mennyiségét, a statikus nyomást, a zajszintet és a hosszú távú energiaköltséget. Ipari és HVAC alkalmazásokhoz a jól megtervezett fúvólapátkerekek akár 11%-kal is javíthatják a hatékonyságot a szabványos kialakításokhoz képest, miközben több decibellel csökkentik a zajt.

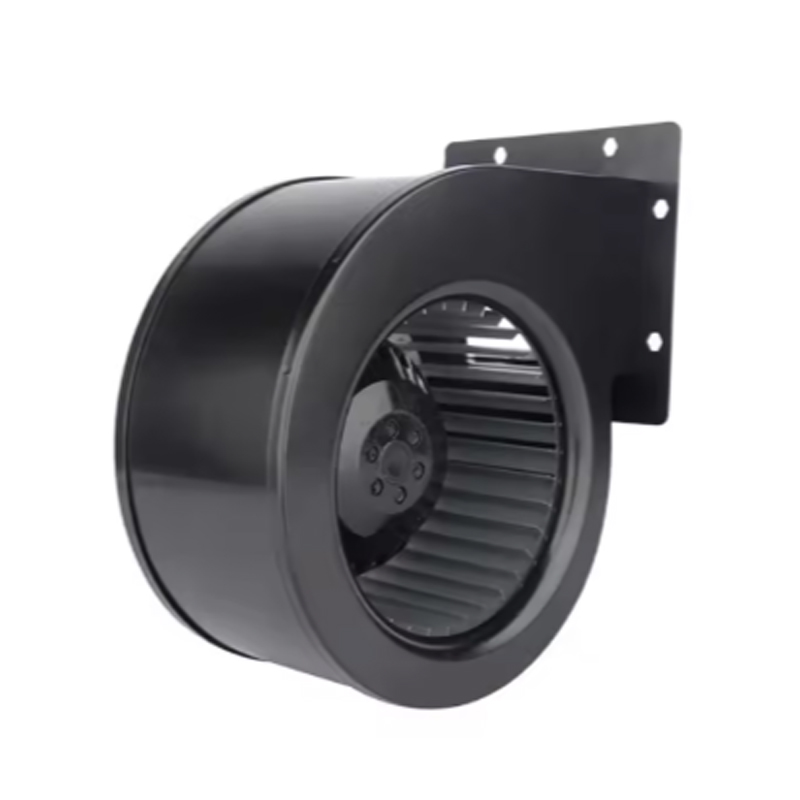

Mit csinál egy fúvó járókerék
A centrifugális fúvó belsejében a járókerék az egyetlen alkatrész, amely valódi aerodinamikai munkát végez. A levegő a bemeneti szemen keresztül axiálisan bejut, beszorul a forgó lapátok közé, centrifugális erő hatására sugárirányban kifelé gyorsul, és nagy sebességgel távozik a lapátok csúcsainál. A környező tekercs vagy tekercsház ezután ezt a sebességet statikus nyomássá alakítja át – olyan nyomássá, amely átnyomja a levegőt a csatornákon, szűrőkön, hőcserélőkön vagy technológiai berendezéseken.
Az energiaátvitelt az Euler-féle turbógépi egyenlet szabályozza. A lapát bemeneti és kimeneti szögei határozzák meg, hogy a motor forgási energiájának mekkora része alakul át nyomássá, szemben a turbulenciaként elvesztegetett értékkel. Ez az oka annak, hogy a járókerék lapát geometriája nem kozmetikai választás – ez egy mérnöki döntés, amelynek közvetlen következményei vannak a teljesítményre. Az olyan gyártók, mint a Yuyao Jiale Ventilation Equipment, amelyek előremenő centrifugális ventilátorokat és járókerekeket gyártanak egyfázisú váltakozó áramú és EC motoros hajtásszerkezettel, nagyot fektetnek a lapátprofilok fejlesztésébe, éppen azért, mert a kis szögváltozások mérhető hatékonyság-eltolódásokat eredményeznek.
Pengegeometria: A tényező, amely elválasztja a jót a nagyszerűtől

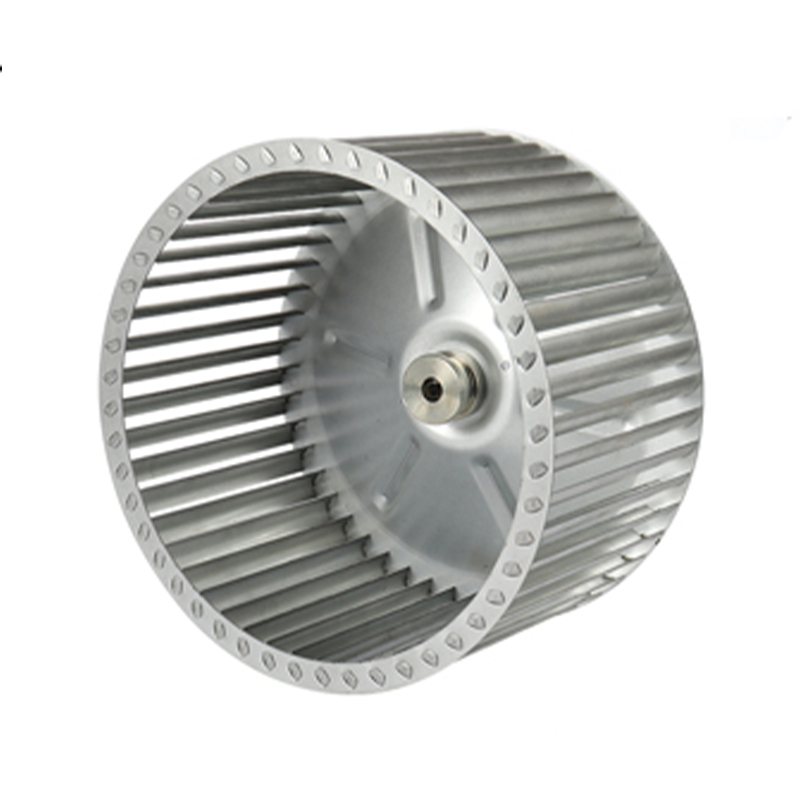

Alacsony fordulatszám mellett nagy légáramlást generál. Kompaktak és hatékonyak a HVAC légkezelő egységekhez és a frisslevegő-rendszerekhez. A kompromisszum egy meredekebb teljesítménygörbe – a légáramlási ellenállás változásai a motor túlterhelését okozhatják, ha nem megfelelően illeszkednek. A Jiale Ventilation elülső centrifugális járókerekei kiváló példák, amelyeket központi légkondicionáló terminálokhoz terveztek, ahol a nagy hangerő és a csendes működés a legfontosabb.
A legmagasabb aerodinamikai hatékonyságot nyújtja. A hatékonyságra optimalizált kerületi diffúzorokkal ellátott szárnyszelvény lapátok akár 11%-kal is növelhetik a teljes-statikus hatásfokot a hagyományos profilokhoz képest. Ezeket a lapátokat a legjobb választás az ipari folyamatok szellőztetéséhez, tiszta helyiségekhez és szekrényhűtéshez, ahol a hosszú üzemórák miatt a hatékonyság minden százaléka pénzügyi szempontból számít.
A legmasszívabb szerkezetet kínálja. Porral terhelt, koptató hatású vagy nedves légáramokkal kezelik, amelyek erodálják az aerodinamikailag finomabb profilokat. Az alkalmazások közé tartozik a famegmunkálási porelszívás, a szemcsekezelés és a vegyi gőzelszívás – bárhol, ahol nem tiszta a levegő.
Jelenítse meg az aktuális teljesítményhatárt. A szabadon futó járókerekek 3D hátrahajlított lapátokkal, amelyek 190 mm és 630 mm közötti átmérőben kaphatók kompozit anyagokból, a nagy levegőmennyiség, a nagy hatékonyság és az alacsony zaj legjobb kombinációját biztosítják. Egyre inkább szabványosak a prémium HVAC berendezésekben.
Anyagkiválasztás és valós következményei
A járókerék anyagának megválasztása egyszerre befolyásolja a súlyt, a mérleg pontosságát, a korrózióállóságot és az élettartamot. Az alábbi táblázat összefoglalja a főbb lehetőségeket és azok gyakorlati kompromisszumait:
| Anyag | Súly | Korrózióállóság | Tipikus alkalmazás |
|---|---|---|---|
| Szénacél | Magas | Közepes (bevonatot igényel) | Általános ipari szellőztetés, porkezelés |
| Rozsdamentes acél | Magas | Kiváló | Vegyi füstelvezetés, élelmiszer-feldolgozás, tengeri |
| Alumínium ötvözet | Alacsony | Jó | HVAC, szekrényhűtés, hordozható ventilátorok |
| Kompozit (nylon / PP) | Nagyon alacsony | Kiváló | Korrozív gázelszívó, tiszta helyiségek, laboratóriumi ventilátorok |
Az alumíniumötvözet járókerekek széles körben elterjedtek az EC centrifugálventilátorokban, mivel lehetővé teszik a precíziós kiegyensúlyozást rövid tengelyhosszon, miközben alacsonyan tartják a forgó tömeget. A könnyebb rotorok csökkentik a csapágyterhelést, meghosszabbítják az élettartamot, és sokkal érzékenyebbé teszik a feszültségváltozással történő fordulatszám-szabályozást. Kémiailag agresszív környezetben – savas gőzök, lúgok vagy koptató részecskék – a duplex rozsdamentes acél vagy kerámia/epoxi bevonatú járókerekek jelentik a mérnöki megoldást, amely hosszabb karbantartási intervallumokat és tartós méretstabilitást biztosít.
Hogyan határozzák meg a méret és a sebesség a teljesítménykorlátokat
A járókerék átmérője és a forgási sebesség a hangolási teljesítmény két elsődleges karja. A légáramlás térfogata nagyjából a kocka átmérőjének növekedésével, míg a statikus nyomás a csúcssebesség négyzetével skálázódik. Gyakorlati szempontból:
- A 200 mm-es előre ívelt, 1400 ford./perc fordulatszámmal működő járókerék alkalmas kis lakossági légkezelő egységek vagy fan coil egységekre.
- A 300–500 mm-es tartományba eső járókerekek, amelyek az EC centrifugális ventilátorplatformokon elterjedtek, olyan kereskedelmi HVAC-, hűtőberendezéseket és párátlanító rendszereket szolgálnak ki, ahol mind a légáramlási mennyiség, mind a statikus nyomás követelményei jelentősek.
- A hegesztett centrifugális járókerekek 200 mm-től 1200 mm-ig ívelt lapátokkal az alacsony és közepes nyomású ipari alkalmazások teljes skáláját lefedik, beleértve a tiszta vagy enyhén poros levegőkezelést.
- A 3000 ford./perc felett üzemelő nagy sebességű fúvók a fedőlemez bemenete körül erősítő gyűrűkre támaszkodnak, hogy elkerüljék a centrifugális feszültség hatására bekövetkező szerkezeti meghibásodásokat – ez a tervezési részlet közvetlenül befolyásolja a maximális biztonságos működési sebességet.
Az egyensúlyozás elválaszthatatlan a mérettől. A precíziós dinamikus kiegyensúlyozás biztosítja, hogy az agy és a járókerék egy integrált egységként forogjon minimális vibráció mellett. A statikus kiegyensúlyozás önmagában nem elegendő körülbelül 250 mm-nél nagyobb átmérőjű vagy 2000 ford./perc fordulatszám feletti járókerekek esetén. A maradék kiegyensúlyozatlanság olyan csapágyterheléseket generál, amelyek exponenciálisan csökkentik az élettartamot – 10%-os vibrációnövekedés több mint 30%-kal csökkentheti a csapágy élettartamát.
Kulcsfontosságú alkalmazási ágazatok és az, amit mindegyik megkövetel
Az előremenő centrifugális járókerekek váltakozó áramú vagy EC motoros meghajtással a standard választás. Az EC-meghajtású járókerekek precíz elektronikus kommutációt kínálnak a mechanikus kommutáció helyett, változó fordulatszám-szabályozást biztosítva olyan hatékonysággal, amely a hagyományos kefés motorokkal nem érhető el. Ezek a rendszerek légkondicionáló terminál egységeket, frisslevegő-kezelőket és mennyezeti kazettás ventilátorokat szolgálnak ki kereskedelmi épületekben.
A nagy statikus nyomás kompakt méreteknél a meghatározó követelmény. A külső forgórészes motorral ellátott motoros járókerekek – ahol a forgórész körülveszi az állórészt – rendkívül kompakt egységet hoznak létre azáltal, hogy a külső rotort közvetlenül ventilátoragyként használják. A hő hatékonyan távozik a légáramon keresztül, és a járókerék felülete forgó hűtőbordaként működik. Ez az architektúra az oka annak, hogy az EC motoros járókerekek uralják a hűtőberendezéseket világszerte.
Az ellenséges körülmények közötti tartósság elsőbbséget élvez. Szénacélból készült radiális pengék kezelik a koptató port; rozsdamentes vagy bevonatos járókerekek kezelik a korrozív gőzöket. A számítási áramlási szimulációkkal kiválasztott hátrafelé dőlt és szárnylapátos profilok csökkentik az áramlás szétválását és turbulenciáját a szűk csatornákban, javítva a teljes nyomás statikussá alakítását, miközben csökkentik a rendszer energiaigényét.
Az alacsony vibráció és a részecskeképződés nem alku tárgya. A háromdimenziós profilozott kompozit járókerekek magas forgási egyensúlyi fokozatokkal megfelelnek a tisztatér szellőztetési követelményeinek anélkül, hogy szennyeződést okoznának. A légtisztító ventilátorok gyártói egyre gyakrabban írják elő ezeket a járókerekeket az aerodinamikai hatékonyság és az anyagtisztaság kombinációja miatt.
Karbantartás, ellenőrzés és csere időzítése
A légfúvó járókerekei a törmelék ütközésétől, a nagy sebességű működéstől és a ciklikus igénybevételtől kopnak. A strukturált ellenőrzési ütemterv védi a teljesítményt és a biztonságot is:
- Minimum 6-12 havonta ellenőrizze. A magas portartalmú vagy kémiailag agresszív környezet indokolja a negyedéves ellenőrzést.
- A szemrevételezéses ellenőrzés kiterjed a penge felületére repedések, lyukak, korrózió vagy anyaglerakódások szempontjából. Az aszimmetrikus felhalmozódás a penge sérülése nélkül is egyensúlyhiányt okoz.
- Ellenőrizze, hogy a járókerék házában nem halmozódott-e fel törmelék, és győződjön meg arról, hogy minden rögzítőelem biztonságos és a specifikációnak megfelelő nyomatékkal rendelkezik.
- Mérje meg a csapágyház rezgésszintjét. Az alapvonalhoz képest 2 mm/s-nál nagyobb RMS-sebesség tartós növekedése azonnali figyelmet igénylő egyensúlyhiány kialakulását jelzi.
- Cserekor mindig ellenőrizze, hogy a csere járókerék megegyezik-e az eredeti bemeneti szöggel (általában 20–30 fok) és a kimeneti szöggel (26–38 fok), hogy fenntartsa a rendszer légáramlási teljesítményét.
Csere járókerekek beszerzésekor ellenőrizze, hogy a statikus vagy dinamikus egyensúlyi fokozat megfelel-e az eredeti specifikációnak. A kerékagy furatméreteinek, a beállított csavarok elhelyezésének, a forgásiránynak (CW vagy CCW) és a tengely interfész méreteinek pontosan meg kell egyeznie az új vibráció vagy mechanikai interferencia elkerülése érdekében.
A megfelelő fúvójárókerék meghatározása a rendszerhez
A beszerzési szakaszban előforduló specifikációs hibák a fúvórendszer-problémák leggyakoribb és legdrágább forrásai. Sorrendben dolgozza át ezeket a paramétereket:
